幾款電源適配器（充電器）紋波對比

前兩天到手了兩個充電器，初步測了下發熱情況
然后就想再看看他們的紋波控制的怎么樣
但是單純比較它們兩個的意義不大，so，測到后來就有了一堆充電器來對比...

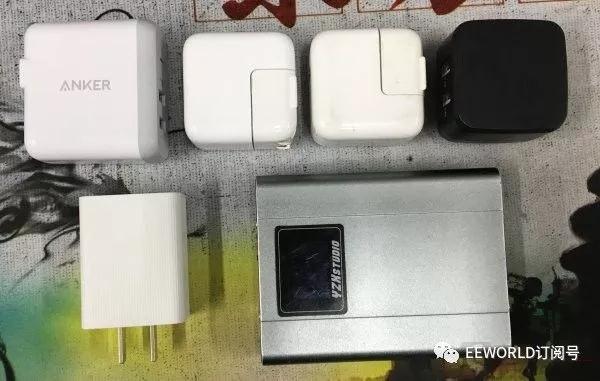

上排從左到右，依次是 Anker 雙口24W，蘋果10W，蘋果12W，Bigben 雙口3.4A充電器

下排是堅果pro的原裝18W充電器，“終結者八代”雙口 30W 移動電源（先原諒這個亂入的）

實際上，上圖是測完之后補拍的，少了一個老款的 Anker 雙口24W（想著要退貨，就懶得再拿出來拍照了）
先說說測試之前的預期或者認識：
Anker 的新款能賣這么貴，毫無疑問紋波比老款控制的好；
蘋果的充電器是目前最常用的，覺著能賣這么貴，質量自然是不錯的；
黑色的 Bigben，是在淘寶上買的，說是英國貨，但google到的資料很少，唯一的幾條記錄都是指向國內的淘寶...這個充電頭質量還行，原來試過同時給ipad和充電寶充電，3.4A也是妥妥的！但是有“蜂鳴聲”：手機充滿了，電源輕載就有蜂鳴聲；聲音微弱，不過留意聽還是可以聽到的；甚至，空載的時候從插座拔下來，把它放到耳邊，能清楚的聽到蜂鳴聲過一段時間才消失；本以為是個別現象，后來又買了一個還是同樣的問題?。?！這個“蜂鳴聲”本不大，但是一旦聽到就沒法忽略，遂閑置很少再用
堅果pro的18W充電器，試過給堅果手機充電，快充支持的很好，但是帶兩個充電頭不方便，也很少用
“終結者”移動電源是我親見過最強大的移動電源，QC3.0輸入、輸出，甚至支持一些筆記本適配器直接充電，也可以給ipad 2.4A充電，其他的電壓、電流、溫度、氣壓計、電子羅盤...應有盡有！這個是我的出差必備
廢話不再多說，下面開始上圖
測試條件

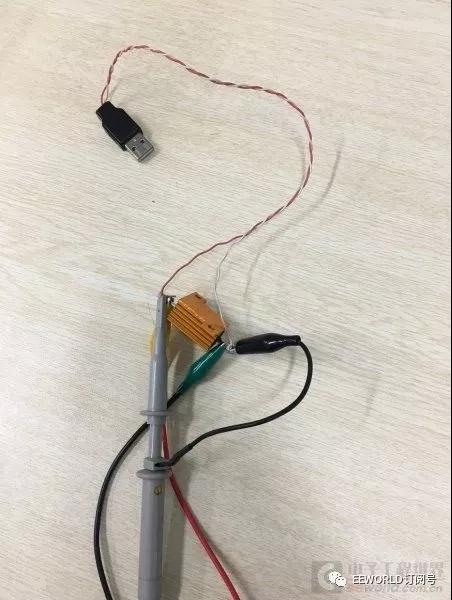

負載：1A 測試時僅采用1個4.7Ω功率電阻，2A 測試時在前者基礎上并聯 4Ω 電阻
         （考慮導線壓降，實際電流分別為大于0.9A，和大于1.9A）

示波器：交流耦合，20us/div , 50mV/div, 20M 帶寬限制，1:10衰減探頭

下面正式開始測試
PS. 由于是負載端直接測量，測量結果可能沒法和正規測試相對比，在這里僅做個橫向?qū)Ρ?br />

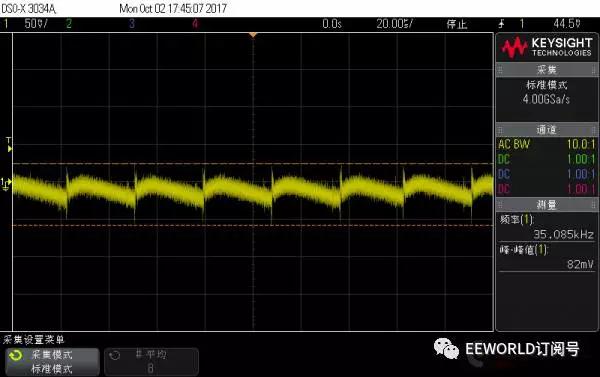

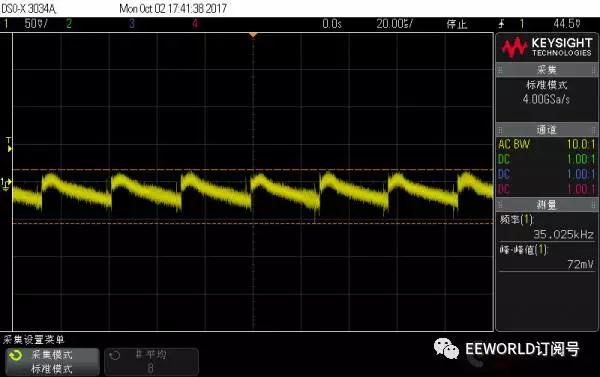

Anker 新款 充電器 1A 帶載波形

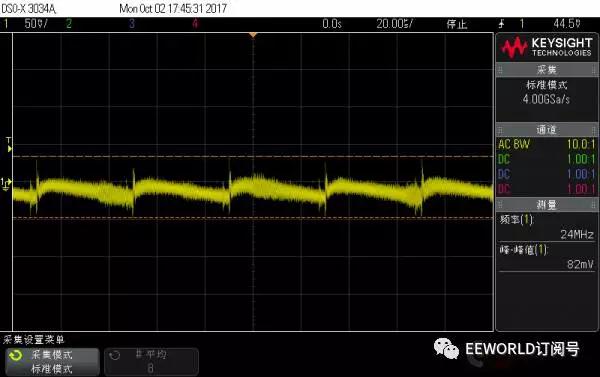

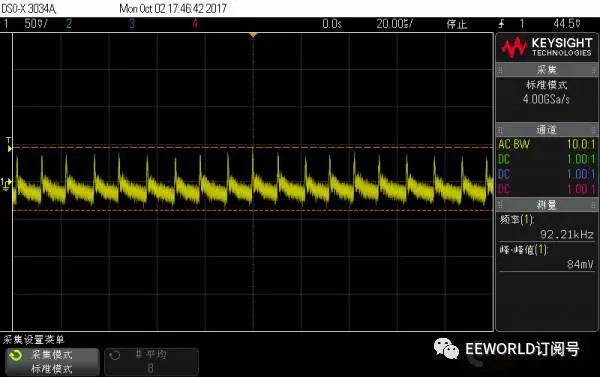

Anker 新款 充電器 2A 帶載波形

上面兩圖對比：隨著電流增大，開關頻率變大，但是紋波控制的很好，都不超過85mV

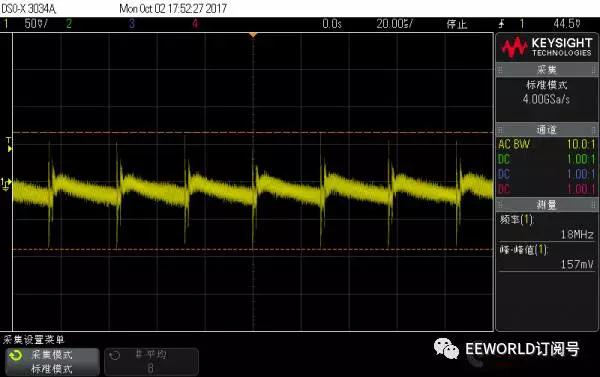

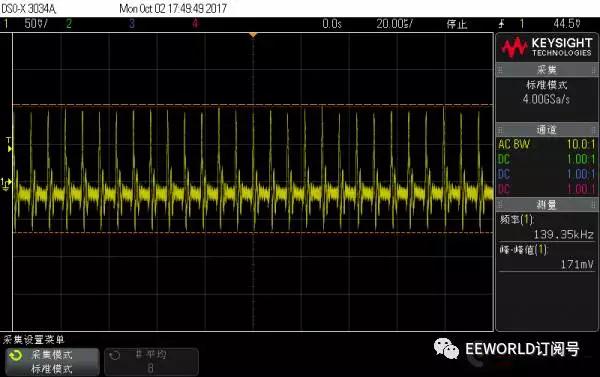

Anker 老款 充電器 1A 帶載波形

Anker 老款 充電器 2A 帶載波形
上面兩圖對比：隨著電流增大，開關頻率變大，但是紋波峰峰值反而有所下降，不過都在120mV以上

Apple 10W 充電器 1A 帶載波形

Apple 10W 充電器 2A 帶載波形

上面兩圖對比：隨著電流增大，開關頻率變大，紋波峰峰值小幅上升，不過都在100mV以下

Apple 12W 充電器 1A 帶載波形

Apple 12W 充電器 2A 帶載波形

上面兩圖對比：隨著電流增大，開關頻率沒什么變化，紋波峰峰值有所上升，后者甚至超過200mV！這個有點意外

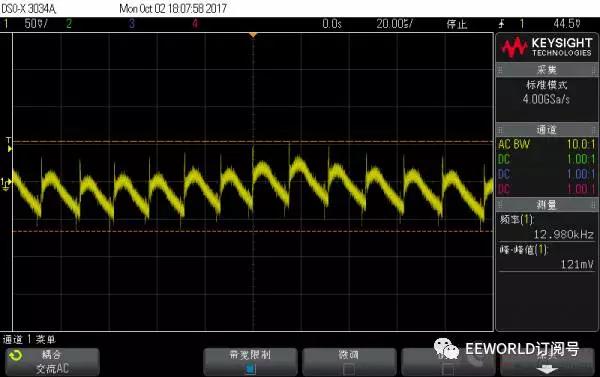

Bigben 充電器 1A 帶載波形

Bigben 充電器 2A 帶載波形

上面兩圖對比：隨著電流增大，開關頻率變大，紋波峰峰值小幅上升，不過都在100mV以下

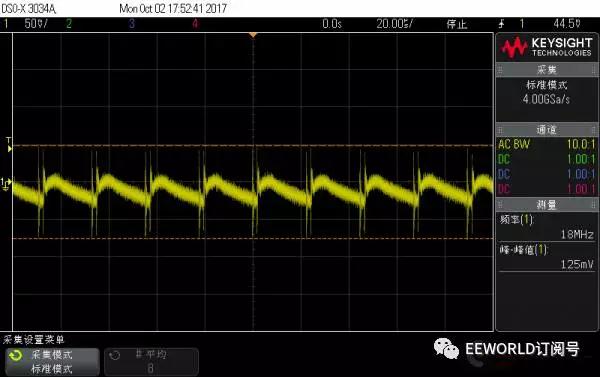

堅果Pro充電器 1A 帶載波形

堅果Pro充電器 2A 帶載波形

上面兩圖對比：隨著電流增大，開關頻率變大，紋波峰峰值小幅上升，不過都在125mV以下
注：大電流時，輸出電壓好像有波動，多次觸發仍是這樣

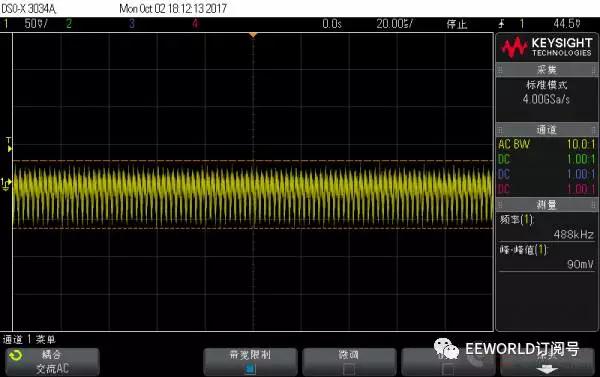

“終結者”移動電源 非快充口 1A 帶載波形

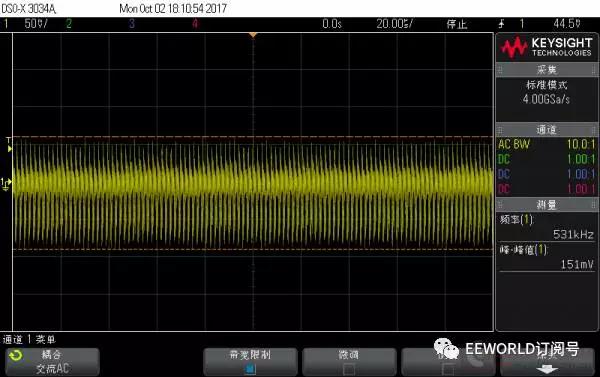

“終結者”移動電源 非快充口 2A 帶載波形

上面兩圖對比：隨著電流增大，開關頻率變大，紋波峰峰值有所上升，后者在150mV左右
注：移動電源的開關頻率明顯比前面的充電器高很多

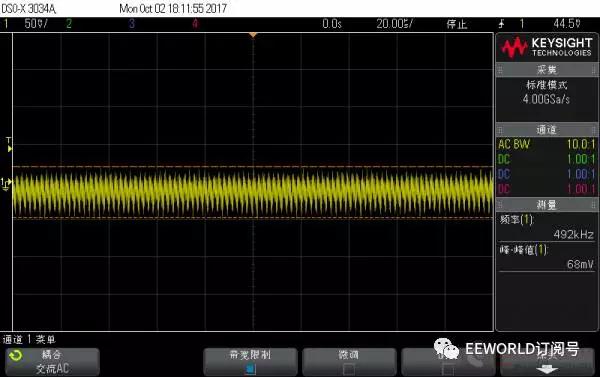

“終結者”移動電源 快充口 1A 帶載波形

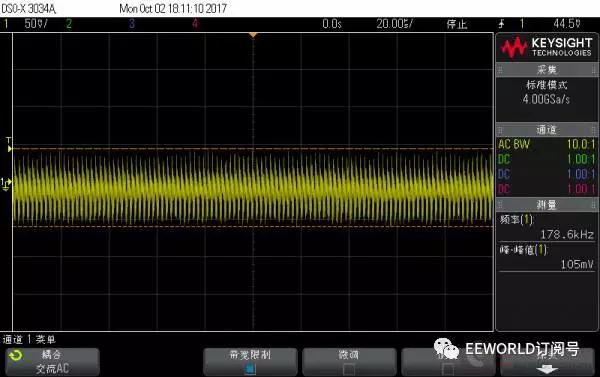

“終結者”移動電源 快充口 2A 帶載波形

上面兩圖對比：隨著電流增大，開關頻率變大，紋波峰峰值有所上升，均在100mV以內

注：移動電源的開關頻率明顯比前面的充電器高很多

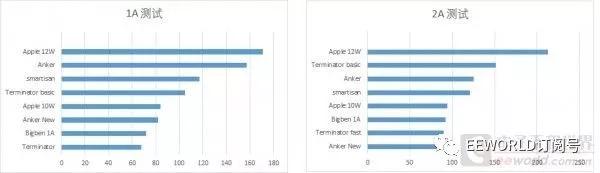

總結
Anker 新款充電器的紋波控制水平明顯好于老款，甚至在這幾款充電設備中都是數一數二的！所以我最終選擇了留下新款，老款直接退貨了...
單從紋波水平來看，Apple 的10W充電器明顯優于12W版
Bigben雖然有“蜂鳴”現象，但是紋波水平卻做的挺好
“終結者”移動電源快充口的紋波水平明顯好于后者，實際使用中可優先使用快充口
疑問&思考：
Apple 的10W 和 12W 充電器雖然功率差的不多，但是感覺工作方式似乎不一樣，希望熟悉的大神指點下
Bigben充電器有兩個USB口輸出，實際用萬用表測量發現，兩個USB口的Vcc竟然直接連在一起了！至于1A口、2.4A口，應該只是識別電阻不一樣
Anker 的兩個USB口 Vcc不是直接連通的，但是如果其中一個口接入1A負載，另一個口空載，可以看到空載口的電壓也會上升，這么看兩個口應該不是完全獨立控制的
堅果Pro的充電器在2A負載時有些奇怪，感覺似乎疊加了一個“低頻”干擾，當時只是覺得奇怪，沒有細究
移動電源是DC-DC升壓變換，充電器是AC-DC降壓變換，這個導致了二者開關頻率的明顯不同。
