同步整流在輕載下的詳細分析 |

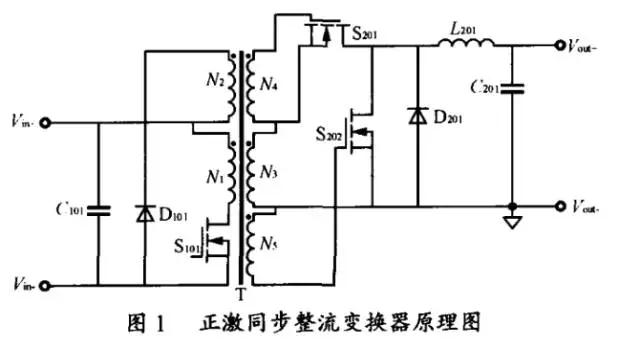

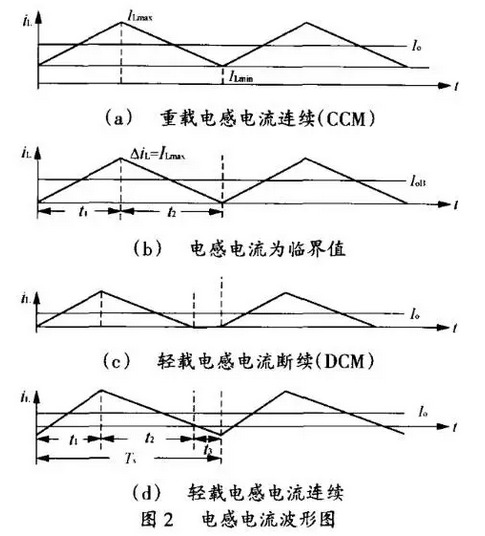

1 同步整流正激變換器 圖 l給出的是一種電壓 自驅動同步整流正激 變換器 ,圖 1中兩個與變壓器耦合 的分離輔助繞組N4、 N5用來分別 驅動兩個 同步整流管 S201 、 S202。當主開關管導通時 ,變壓器副邊繞組上正下負 ,S201柵極電壓為高, 導通整流; 主開關管截止時, 副 邊繞組下正上負, 續流S202柵極為高, 導通續流。 正激變換器 中,同步整流S201 。的運行情況與 變壓器磁復位方式有關。如果采用如圖1所示的 輔助繞組復位電路, 在復位結束過程之后, 變壓器 電壓保持 為零的死區時間內,輸出電流流經續流 同步整流管S202, 但是S202柵極無驅動 電壓 , 所以 輸出電流必須流經S202 的體二極管。MOSFET體二極管的正向?qū)妷焊?,反向恢復特性差 , 導通損耗非常大 ,這就使采用 MOSFET整流的優勢大打折扣, 為了解決這一問題, 較為簡單的做法是在S202的漏極和源極之間并聯一個 肖特基二極管D201在S202截止的時間內, 代替S202的體二極管續流, 這一方法增加的元件不多, 線路簡單, 也很實用。 為了優化驅動波形 ,可以采用分離 的輔助繞 組來分別驅動兩個同步整流管 ,比起傳統的副邊繞組直接驅動 的同步整流變換器來說 ,這種驅動 方式無工作電流通過驅動繞組 ,因此不需要建立 輸 出電流的時間 , MOSFET能夠迅速開通 ,開通時的死 區時間即體二極管導通 的時間減少了一半 。另一方面驅動電壓不只局限于副邊電壓 ,可以通 過調整輔助線圈來得到合適的驅動電壓 。 2 輕載條件下的同步整流 對于正激變換器 , 在主開關管截止的時間里 ,輸出電流是靠輸出儲能 電感里的能量維持 的,因此變換器有兩種可能 的運行情況 :電感電流連續 模式( CCM, continuous current mode) 和電感電流 斷續模式(DCM,discontinuous current mode)。 2. 1 電感電流連續模式 CCM 當負載電流較大時 ,電感電流在整個周期內都不會下降到零,每個開關周期可以分為兩個階段 ,在t1階段 ,S201導通 , S202截止,電感兩端的電壓為Vs一Vo( 其中,Vs為變壓器副邊繞組 電壓 ,Vo為 變換器輸出電壓 ),電感電流持續上升;t2階段,S201關斷,S202導通,電感兩端電壓為-Vo,電感電壓持續下降。穩態時, 一個開關周期內, 濾波電容C的平均充電電流與放電電流相等,故變換器輸出的 負載電流平均值Io就是iL的平均值 ,由于負載電流較大,電感電流iL在整個周期中都不會下降至零,電感電流方向不發生變化,如圖 2( a) 所示 。 當負載電流Io減小時,ILmax和ILmin,都減小,當負載電流Io減小到使ILmin在Toff結束時恰好為零,2(b) 所示 , 此時的負載 電流稱之為臨界電流 當負載電流進一步減小時,對于副邊采用傳 統二極管續流工作的正激變換器來說 ,將會出現電感電流斷續 的工作情況, 如圖 2( C) 所示。 當副邊采用同步整流工作時,由于續流MOSFET的雙向?qū)ǖ奶匦?,使得此時的電感電流能夠反向, 如圖2(d) 所示,產生環流。有了環流 就會消耗環流能量。這個能量的大小和輸出濾波 電感有關 , 輸 出濾波電感越小,環流就會越大,環流能量越大 , 損耗也越大。所以由于同步整流器不 能從 CCM模態 自動切換到 DCM模態 ,輕載時就 會產生很大的環流損耗。環流損耗 、開關驅動損耗 和開關損耗使得變換器輕載時的效率較低。 為了避免電感電流輕載時反向形成環路電流 , 可以采用如圖 3所示 的驅動電路 。S201、S202為兩個同步整流管 ,Vdd為一基準電壓,R211和R212分壓后產生一個電壓給定值加在比較器的同向輸人端 ,比較器的反向輸人端接在輸出電流取樣電阻R210上。當輸 出電流高于臨界輸出電流 ,比較器輸出高電平 ,主開關管截止期間 , S202、S203導通 , 高電位加至續流 MOSFET S202柵極 ,S202導通續流 ;當輸出電流低于臨界電流時,比較器輸出低電位,S204、S203、S202均截止 ,這個時候 的續流工作就交由與S202并聯的肖特基管D201完成, 由于肖特基的單向?qū)щ娦员苊饬谁h(huán)路電流的形成。 值得注意的是,續流 MOSFET一定要在反向電流產生前截止。如果 已經產生了反 向電流以后 才使 MOSFET截止, 此時反向電流迅速下降, 產生很大的 di/dt, 會在續流 MOSFET源極和漏極兩端產生很高 的電壓尖峰 ,這個電壓尖峰甚至可能高于 MOSFET的耐壓 , 使續流 MOSFET擊穿 ,如圖4的試驗波形所示 。 在這種控制方式下 ,重載時 由續流同步整流 管續流, 輕載時由肖特基管續流, 電感電流將進入 DCM模 式 , 這樣減少 了導通損耗 ,提高了輕 載時 變換器的效率 。 2. 2 電感電流斷流模式(DCM) 在這種情況下, 每個周期可以分為三個 階段 ,t1 和t2階段 同上述 CCM相同。如果在進入t3時刻 時,電感兩端電壓和電感電流為零 ,電路就剛好處于穩態,不會出現振蕩,但實際電路中, 很難保證這兩個條件的滿足。 在t3階段,S201和S202均處于關斷狀態,由電感L201寄生電容Cp,負載電容C201與負載并聯構成了LC振蕩回路,考慮到C201>>Cp,可以求得振蕩頻率為 這個頻率往往很高,會在S202源極和漏極兩端形成明顯的振蕩,也就是通常所說的振鈴現象,這個過程通常來說是欠阻尼振蕩,如圖5的試驗波形所示。 由于DCM模式能夠避免輕載時環路電流的產生,卻可以大大提高了變換器輕載時的效率。兩種電路模式的效率對比如圖6所示。 3 結語 在輕載工況下,采用關斷續流MOSFET使得正激變換器副邊工作在DCM模式下,可以顯著提高同步整流變換器輕載時的效率。實驗證明,采用如圖3所示的電路能夠完成輕載時副邊電流CCM到DCM的轉化,是提高正激變化器輕載效率的一種可行的方法。
