電源適配器整流技術

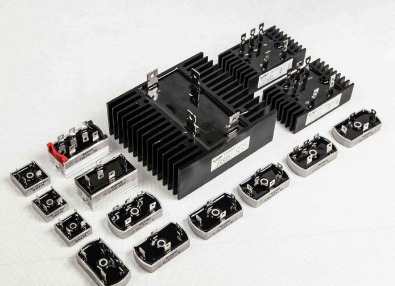

電源適配器整流器是電源系統中最重要的部分?它的技術是否先進,關系著電源適配器系統的功能和可靠性?因此,一些自主開發的廠商很注重電源適配器整流器技術性能的改進,其目的是使電源適配器整流器的可靠性和效率得到很大提高,使其成本和高頻電磁干擾降低

  1.恒功率整流器技術

     恒功率整流器,其突出特點是在規定的交流輸入電壓和直流輸出電壓范圍內均能給出定功率?這種采用恒功率設計的新型智能高頻電源適配器系統,是電源適配器構思上的一個飛躍,也是現代電源適配器設備的最優選擇?

      在普通限流型整流器中,其輸出特性可分為兩類,即恒流和恒壓特性?在恒流普通限流型整流器中,其輸出電流保持不變;在恒壓普通限流型整流器中,其輸出電壓保持不變?在恒流普通限流型整流器中,如果負載電流超過限流值,則整流器輸出電壓將隨電流增加而快速下降,直到整流器過流而關閉?其額定電流?限定電流及過流值都很接近

       恒功率整流器與限流型整流器的不同之處,是在恒壓和恒流階段中插入一個恒功率階段,這就是所謂的恒功率整流器?該整流器工作在三個不同輸出階段,即恒壓?恒功率和恒流階段?恒壓和恒流階段的工作情況與限流型整流器完全相同所不同的是在恒功率階段,整流器輸出功率保持不變?例如,恒功率整流器的輸出電壓可從60V隨著電流增加而線性地減小至43V?此時,系統仍處在正常工作狀態?因此,采用恒功率整流器設計的電源適配器系統,一般只需考慮電子設備最大負載和整流器的冗余,就可以確定電源系統的額定輸出功率?這與采用限流型電源適配器系統相比較,所需的整流功率和整流模塊數量至少可以減少33%以上,這也就極大地節約了投資?

  2.倍流整流器技術

      通常DC/DC變換器是一個全橋功率變換器,高頻變壓器次級也常使用全波整流技術?因此,在普通整流器中,高頻變壓器次級繞組必須有一個中心抽頭并與電路參考電壓(地)相連?中心抽頭把高頻變壓器次級繞組分成兩個電感器?

       倍流整流器由一個沒有中心抽頭的高頻變壓器次級繞組?兩個電感量相等而且同繞在一個磁芯上的電感器?兩個整流二極管和輸出電容器組成?

       倍流整流器最突出的特點是高頻變壓器次級繞組沒有中心抽頭,而且流過變壓器線圈和濾波電感器的電流只是輸出負載電流的一半?因此,大大簡化了高頻變壓器和濾波電感器的結構設計?但電路中需多加一個濾波電感器?兩個濾波電感器的電感總值可等于或略小于普通全波整流器扼流圈的電感值,因?yàn)榱鬟^(guò)兩個濾波電感器的電流的工作頻率和變化速度均較低?倍流整流器的輸出電流是兩個濾波電感器電流的總和,而兩個濾波電感器的脈動電流是相消的?因此,直流輸出脈動電流也較低?
