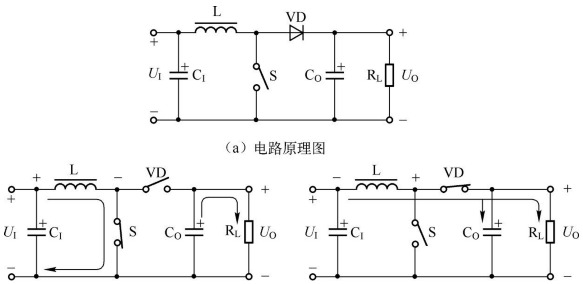

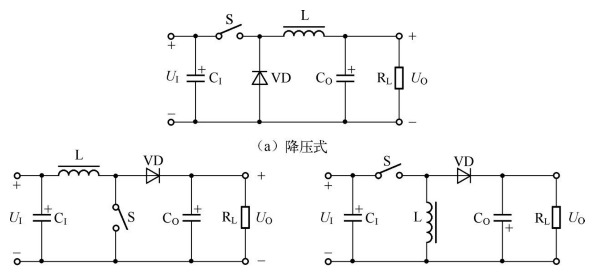

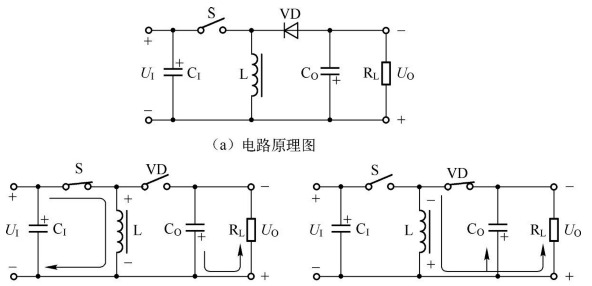

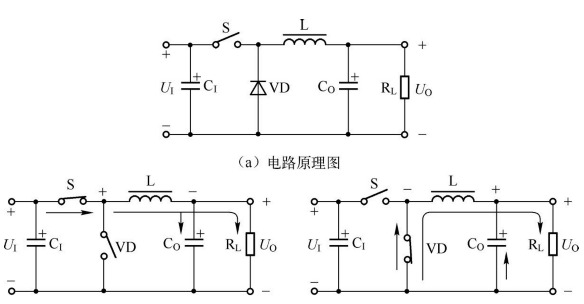

按轉換器的電路結構方式分類 電源適配器按轉換器的電路結構方式分為非隔離型和隔離型。 1.非隔離型DC-DC轉換器 非隔離型DC-DC轉換器輸入和輸出共地,適合低壓直流電源適配器轉換的場合,包括降壓式、升壓式和升降壓式。非隔離型DC-DC轉換器的基本電路如圖所示。 圖非隔離型DC-DC轉換器的基本電路 在分析上述電路工作原理時,為簡便起見,假定開關為理想開關,電路中各元件的內阻忽略不計。另外,輸入電壓為UI、輸出電壓為UO、電感和電容的值足夠大,流經電感的電流與電容兩端電壓的紋波非常小。 1)降壓式轉換器 (1)工作原理 降壓式轉換器也稱Buck電路。其工作原理分解電路如圖所示。當開關S閉合時,等效電路如圖所示,電流見圖中標注;VD因承受反壓而截止,電感L勵磁并存儲能量,電容CO開始充電。當開關S斷開時,等效電路如圖所示,電流見圖中標注;VD承受正壓而導通,電感L消磁并釋放能量,電容CO開始放電。在以上兩種情形下,電感與負載的電流方向不變,但圖過程電感電流線性增加,圖過程電感電流線性減小。 圖降壓式轉換器分解電路 在換能電路中,如果負載太輕或電感L數值太小,在tON期間儲能不足,那么在tOFF還未結束時能量已放盡,將導致輸出電壓為零,會出現階梯臺階(參見第5章)。為了使輸出電壓的交流分量足夠小,CO的取值應足夠大。換言之,只有在L和CO的取值足夠大時,輸出電壓UO和負載電流IO才是連續的,L和CO的取值越大,UO的波形越平滑。 由于IO是UI通過開關管和LCO濾波電路輪流提供的,所以在通常情況下,脈動成分比線性穩壓電源適配器要大一些,這是降壓式DC-DC轉換器的缺點之一。 (2)降壓公式 當開關S閉合時,加在電感L兩端的電壓為(UI-UO)。這期間,電感L由電壓(UI-UO)勵磁并儲存能量,磁通的增加量為 當開關S斷開時,由于電感電流不能突變,二極管變?yōu)閷?dǎo)通狀態。輸出電壓UO與開關導通時方向相反加到電感L上。這期間,電感L消磁并釋放能量,磁通的減少量為 在穩態時,電感L磁通的增加量與減少量相等。所謂“伏·秒相等原則”,即ΔφON=ΔφOFF,聯立式(1-2)和式(1-3),則降壓型轉換器的電壓變比M為 注:M=UO/UI(下同)。 因D≤1,則UO≤UI,故這種轉換器是降壓式轉換器。 2)升壓式轉換器 (1)電源適配器研發工作原理 升壓式轉換器也稱Boost電路。其工作原理分解電路如圖所示。當開關S閉合時,等效電路如圖所示,電流見圖中標注;VD因承受反壓而截止,電感L勵磁并存儲能量,電容CO開始放電。當開關S斷開時,等效電路如圖所示,電流見圖中標注;VD承受正壓而導通,電感L消磁并釋放能量,電容CO開始充電。在以上兩種情形下,負載的電流方向不變,但圖過程電感電流線性增加,圖過程電感電流線性減小。 圖升壓式轉換器分解電路 (2)升壓公式 當開關S閉合時,輸入電壓UI加在電感L上。這期間,電感L由輸入電壓UI勵磁并儲存能量,磁通的增加量為 當開關S斷開時,由于電感電流不能突變,二極管轉為導通狀態,電壓(UO-UI)與開關導通時方向相反加到電感L上。這期間,電感L消磁并釋放能量,磁通的減少量為 在穩態時,電感L中磁通的增加量與減少量相等,即ΔφON=ΔφOFF,聯立式,則升壓型轉換器的電壓變比M為 因D≤1,則UO≥UI,故這種轉換器是升壓式轉換器。 3)升降壓式轉換器 (1)工作原理 升降壓式轉換器也稱Buck-Boost電路。其工作原理分解電路如圖所示。當開關S閉合時,等效電路如圖所示,電流見圖中標注;VD因承受反壓而截止,電感L勵磁并存儲能量,電容CO開始放電。當開關S斷開時,等效電路如圖所示,電流見圖中標注;VD承受正壓而導通,電感L消磁并釋放能量,電容CO開始充電。在以上兩種情形下,負載的電流方向不變,但圖過程電感電流線性增加,圖過程電感電流線性減小。 圖升降壓式轉換器分解電路 (2)升降壓公式 當開關S閉合時,輸入電壓UI加在電感L上。這期間,電感L由輸入電壓UI勵磁并儲存能量,磁通的增加量為 當開關S斷開時,由于電感電流不能突變,二極管轉為導通狀態。輸出電壓UO與開關導通時方向相反加到電感L上。這期間,電感L消磁并釋放能量,磁通的減少量為 在穩態時,電感L中磁通的增加量與減少量相等,即ΔφON=ΔφOFF,聯立式,則升降壓型轉換器的電壓變比M為 當0≤D≤0.5時,M≤1,當0.5≤D≤1時,M≥1,故這種轉換器是升降壓式轉換器。 非隔離型DC-DC轉換器的控制特性曲線如圖1-12所示。由特性曲線可知,通過控制開關的占空比D就可以改變輸出電壓的大小。對于這三類轉換器,也可以從能量的蓄積與釋放的觀點來說明其基本工作原理。電感勵磁就是蓄積能量,電感消磁就是釋放能量。因此,對于三類轉換器,當開關S閉合時,來自電源適配器的能量蓄積在電感L上;當開關S斷開時,蓄積在電感中的能量釋放給負載。由于它們是改變開關占空比來控制能量的蓄積與釋放,以獲得直流輸出的一種方式,因此也稱為儲能型(電感就是儲能元件)。
