穩壓電源適配器壓控電流源

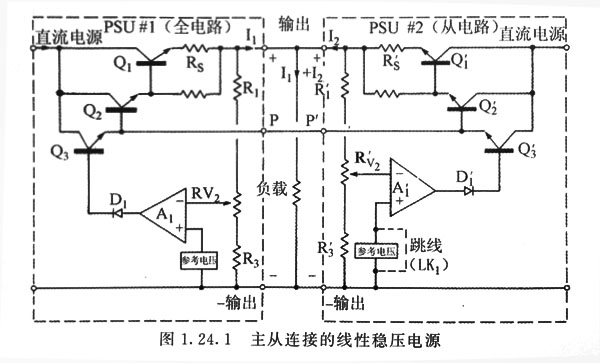

電源適配器并聯模式的工作原理與主從模式的工作原理相似，唯一不同的是均流P端連接的位置是在控制電路更前面的信號級，把控制電路設計為一個壓控電流源。加到P端的電壓將決定每個單元的電流，總電流是各個并聯單元輸出電流之和。通過調整P端的電壓（也就調整了總電流）得到整個系統所需的輸出電壓。圖顯示了一般的工作原理。

在該電源適配器電路中，功率晶體管Q和Q1的主驅動來自壓控電流放大器A1和A1，工作原理如下。

假設參考電壓REF已經通過放大器A2和A當中的任意一個進行了設置（REF：和REF通過P端連接到了一起，它們的值必相等）。晶體管Q1和Q1’的導通可以通過放大器來調整，使得兩個電流檢測電阻R1和R1‘上的電流確定且相等。這個電流的大小由P端的參考電壓和電阻來決定。

主要的控制放大器是A2或者A2，其中一個放大器輸出設置成較高電壓，用來調整電流以獲得所需的輸出電壓。另一個放大器使得它的輸出二極管反偏關斷。

這種電源適配器電路設計的主要優點是：功率模塊中的故障不太可能產生P端互連的故障，也實現了較好的均流。

此電路非常適合于并聯冗余運行。
