諧振過程

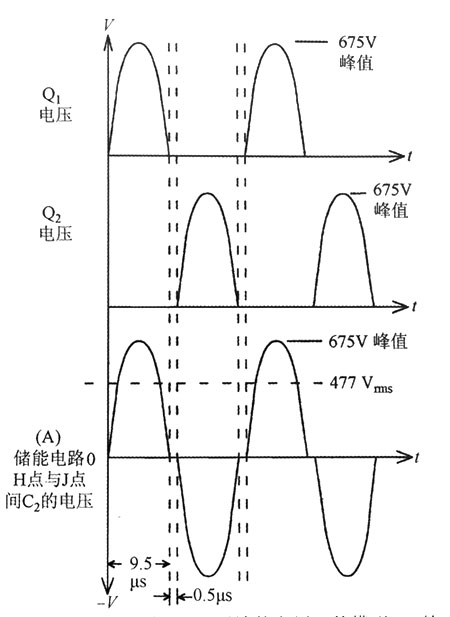

Q2導通時集電極電壓接近0V，215V的電源適配器和L迫使電流持續流入T：的中心抽頭（G點），諧振時所有繞組的起始端電壓均為圖1。23。9a所示的正弦半波。在半個周期結束時所有繞組的電壓均為0并且開始反向，使S末端的電壓變正而始端電壓變負。L1中已經建立的向上流動的電流此時流經D、Q1的基射極和D1返回L：的下端。這一電流連同來自于R1和S1末端的電流使Q2關斷。由于D4導通，S1始端的負電壓使Q2關斷。像前面一樣，S1的電壓使Q1進一步導通。Q1完全導通且Q2完全關斷，電路進入第2個半周期，原邊P1末端J點的電壓為正弦半波。兩個原邊繞組的電壓（以及C的電壓）如圖所示。

諧振電路H點和J點間（C2兩端的電壓）的模型。（輸出繞組S2的電壓與此相似，但幅值小得多）提示：為了避免損壞示波器，在測量時應保證示波器與逆變器的交流輸入隔離。測量H點和J點間電壓時，使用兩個X100探頭和兩個通道，示波器的地接至公共點E

諧振電路按照以上過程在諧振頻率處自激振蕩，基極驅動由反饋繞組S1、R1和L2的強迫續流過程提供，Q1和Q2在零電壓狀態下開通和關斷，開關損耗很低。

提示：輸入和電路間，或者榆入和示波器間最好連接一臺交流隔離變壓器。即使使用了隔離變壓器，也不要將示波器的地接至H點或J點，因?yàn)檫@兩點為高電壓節點，示波器將使波形畸變，甚至很可能被損壞。使用兩個X100探頭和兩個通道，將示波器的地（公共端）接至鎮流器電路的公共點E（前提是輸入扼流圈處于L1的位置）。

本應用選用了特殊的NPN晶體管，例如BUL216或類似器件。使用這些器件可獲得最佳的結果，因?yàn)樗鼈兊募姌O一基極電流可以反向流動，這正是本應用中Q1和Q2美斷時的情況。

重疊導通

在任何使用輸入扼流圈的電流型系統中，關鍵的一點是電流通路始終由L1經Q1或Q2提供。整個周期內兩個器件都不能同時關斷。如果這種情況發生，L1將迫使晶體管兩端出現過電壓，導致它們擊穿。為了避免在任何負載和輸入時出現這種情況，應加入一小段重疊導通時間。

本設計中晶體管的存儲時間提供了短暫的重疊時間使Q1和Q2同時導通。這在圖的波形中表現為一小段階梯。該重疊可通過過驅動基射結獲得。注意盡管S1兩端存在關斷偏置電壓，射-基極反向電流被D1或D2阻斷，晶體管因內部的載流子復合（相對慢的過程）而關斷。所以通過調節R2，過驅動是可以調節的，從而獲得所需的重疊時間。
