輸入電流、電容紋波與峰值電流

       圖清楚地表明即使輸入電壓保持為正弦波，輸入電流也將嚴重畸變，且具有很大的峰值?；兊碾娏鞑ㄐ螌?dǎo)致了輸入PR功耗的增加和輸入功率因數的降低。甚至有一個很大的紋波電流流入濾波電容。

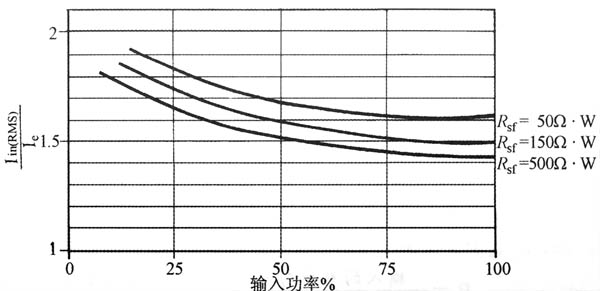

       圖中顯示了輸入電流有效值、電容電流有效值、電容電流峰值這3者與輸入功率、等效電阻值因數R的關系，等效電阻值因數是典型應用中的一個參數。這些信息在正確確定輸入元件的大小時是很有用的。

選擇浪涌抑制電阻

       如前所述，等效串聯電阻是由幾個要素組成的，其中的一些因素設計者無法控制。大的串聯浪涌抑制電阻具有優點，能減小重復和浪涌電流峰值，減小整流二極管、儲能電容、濾波元件的應力，可提高功率因數。然面，這也造成了更大的總功耗，降低了整體效率，也減弱了對輸出電壓的調節能力。

      浪涌抑制電阻通常是一個折中的選擇。在使用浪涌抑制熱敏電阻的小功率應用中，這通常能提供足夠的“熱電阻”來限制電流峰值，得到所要求的性能。在大功率的應用中，使用低阻雙向三極晶閘管或SRC進行浪涌抑制，輸入濾波電感常常成為主要的串聯電阻所有電阻值通過纏繞匝數確定。所能允許的電感溫升限制了這個電感的電阻最大值。但這種電感設計的功耗限制方法具有這樣的優點：它允許以最大匝數纏繞于磁心，能在所選定尺寸的磁心上獲得最大的電感。

電阻因數Rsf

在圖中，為了更普遍地使用，等效串聯電阻Rs被轉換為個電阻因數Rsf:

Rsf=R’s *輸出功率

       如果技術要求為功率因數高于0。6，而需要一個附加的串聯功率電阻以增加正常的充電器內阻，這樣做的不利之處是增加了功率損失，不可避免地減小了整體的效率。為了使功率因數高于0.7，需要一個低頻扼流圈輸入濾波器。在某些應用中需要特殊的連續導通升壓變換器輸入電路。
