電源適配器輸出恒流式限制

在故障時，通過限制容許通過的最大電流可非常有效地保護電源適配器和負載。經常用的限流方法有兩種：恒流型限流和折返型限流。第一種恒流型限流方式就像其字面意思一樣如果負載電流要超過其規定的最大值，就把輸出電流限定到一個恒定的電流值上。典型的特性如圖所示。

從圖中可看出，R1為大電阻時，負載最小，R3為中值電阻時，負載最大。負載從最小值增加到最大值時，電流增大，電壓不變，曲線沿著P1-P2-P變化。這就是電源適配器在正常工作范圍下的電流和電壓變化曲線。

一旦受限制的電流達到P3點，就不容許電流進一步增加。當負載電阻值繼續向零的方向下降時，輸出電流仍然保持在恒定值，同時電壓值必須向零的方向下降，見圖中曲線P=P。這個限流區域常常不能確定，工作點將是負載為R4時P4~P4范圍中的某一點。

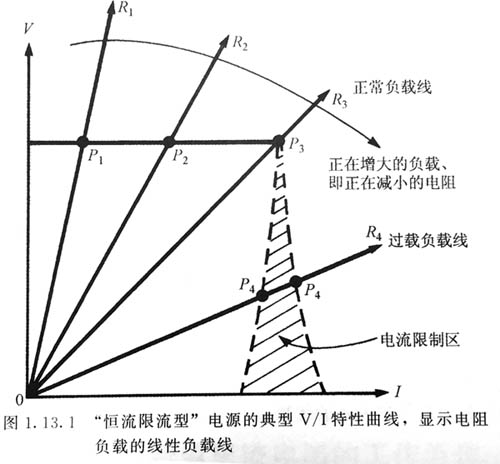

圖“恒流限流型”電源適配器的典型V／特性曲線，顯示電阻負載的線性負載線

限流經常作為電源適配器保護機制，限流范圍內的特性曲線不能很好地確定，也許會由于負載電阻變?yōu)榱愣鴮е孪蘖鞣秶鶳4~P的變動可達到20%之多。如需要確定好的恒流范圍，那么就應該指定一個“恒流電源適配器”。

限流電路一般應用于功率變換器的副邊。在一個多輸出系統中，每一路輸出都有各自單獨的限流電路。一般每一路輸出的限流值都會單獨設定在某一最大值，而不管電源適配器的功率額定值。如果所有的輸出都同時滿載，那么整個輸出功率值就會超過最大的功率供給值。因此一個基本的功率限制保護經常用來給副邊限流保護提供輔助作用。在發生故障的情況下，原級和副邊的元件都會受到全范圍的保護，而且它們負載上的電流在任何時刻都限制在額定最大值內。

這種限流方法無疑給用電設備與電源適配器提供了最好的保護。不僅限流值可取與每路電源適配器設計的額定值相同的值，非線性負載或者是交叉連接負載也只產生最小的問題，而且與折返限流系統有關的鎖定難題也完全消失了，同時它也提供了過載消失后的自動恢復功能而且這種保護單元可并行工作，唯一附加的條件是限流值要設置在連續工作范圍內的某個電流值上。盡管這種保護方法比較昂貴，它還是推薦用于專業級的電源適配器中。
