當供電中斷時充電器輸出電壓保持時間

保持時間是指當供電中斷或供電電壓下降到低于輸入調節器的限制時，充電器仍能把輸出電壓維持在輸出調節器限制之內的最短時間。雖然保持時間是最后才考慮的，但在選擇充電器時，它常是主導因素并且甚至有可能是主要原因。

盡管有明顯的重要性，保持時間常常未明確地說明。此參數是儲能電容Ce大小、所加負載、交流供電故障時刻電容兩端的電壓以及充電器跌落電壓設計的函數。注意：進行低跌落電壓設計是困難、低效率和高成本的。

在定義保持時間時，確定故障時刻前的負載狀態、輸出電壓和供電電壓顯然是很重要的。

除非在技術要求中另作說明，否則都采用標稱輸入電壓和滿載運行，這已成為工業標準。在關鍵的計算和控制應用中，有必要指定在滿負荷和最小輸入電壓的條件下的最小保持時間，如果這是實際要求，則必須詳細說明，它對儲能電容的大小和價格有主要的影響，并可能成為作出選擇的主要因素。因?yàn)槌杀咎撸苌儆小皹?biāo)準現貨”充電器能滿足第二個條件。

在上述任何一個例子中，如果保持時間超過了20ms，它或許會成為影響電容大小的主要因素，并且為滿足這一要求需要確定C。的值。本例中，儲能電容的最小值是在能量儲存要求的基礎上進行如下計算的，令：

C=等效儲能電容的最小值（pF）；

E_o=在保持時間內所使用的輸出能量，等于輸出功率×保持時間；

E_i=在保持時間內所使用的輸入能量，等于E。／效率；

V_s=儲能電容上的直流電壓（在交流供電故障開始時刻）；

E_cs=儲能電容上存儲的能量（在交流供電故障開始時刻）；

V_f=儲能電容上的電壓（在供電電壓跌落時刻）；

E_ef=儲能電容上保留的能量（在供電電壓跌落時刻）。

此時

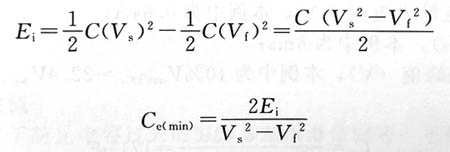

則所用的能量E_i=從電容器轉移來的能量：

實例

試計算在輸出功率為90W時能提供42ms保持時間的儲能電容C。的最小值。故障之前最小輸入電壓值為190V。

充電器是以有效值為230V標稱輸入而設計的，連接位置選擇為橋式整流方式。效率為70%，充電器的跌落輸入電壓有效值為152V。輸入濾波器的等效串聯電阻（Rs）是1Ω。

因?yàn)楣收峡赡馨l(fā)生在正常前半周的靜止期之末，電容可能已經放電達8ms，所以最壞的情況是放電時間長達（42+8）=50ms，這個時間必須考慮到。

圖中，兩個串聯儲能電容C和C兩端的直流電壓在電壓跌落時刻到交流供電故障時刻這段時間內將會是

V_s=1.35×190=256V

V_f=1.35×152=205V

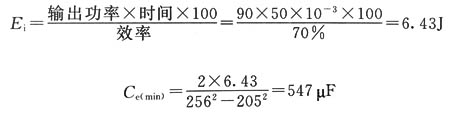

在些期間充電器所使用的能量為

因用兩個串聯在一起的電容作為C，其值必須加倍，即兩個電容的最小值分別為1094μF，考慮允許誤差和長期老化影響，本例中可用兩個標稱值為1500μF的電容。

對于一個90W充電器來說這顯然是一個非常大的電容，并且比能滿足紋波電流和紋波電壓要求的值還大。此電容器的選擇顯然是由保持時間的要求所決定的。
