電源適配器TOP Switch-GX系列的軟啟動功能

       與TOP Switch-FX系列相比,GX系列在軟啟動方面的新功能軟啟動功能使TOP SwitchGX系列由上電后并開始工作時,內部軟啟動電路使其最大占空比從0經10ms線性增長到78%?同時電流限制值也從設定值的85%線性增長到100%,在自動重啟動工作模式時,每次自動重啟動,都重復軟啟動過程,消除了啟動過程中對輸出電容器的充電造成的TOPSwitch和輸出整流二極管的功率應力和輸出電壓過沖;由于軟啟動功能, TOP Switch系列可以用于數據中推薦的正激變換器拓?fù)浣Y(jié)構,而沒有軟啟動的TOP Switch-GX系列構成的正激變換器則不能用在輸入為AC220V電源適配器?

外設電流限制功能

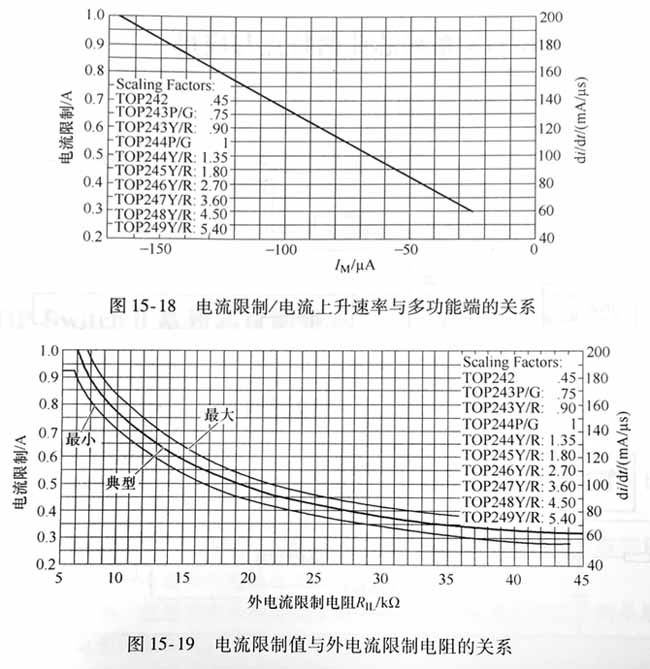

      外電路精確設置限流值功能可以利用一個電阻精確設置限流值在最大限流值的30%100%之間的任意值,如圖15-18所示,這樣可使GX系列在“降額”使用的同時,通過精確設置限流值,限制電源適配器的最大輸出功率,以保護TOP Switch電源適配器中的其他元件,及外負載不受過大的過載電流沖擊,提高可靠性?限制電流值可以通過改變X端的外接限流電阻實現,如圖15-19所示?外接電阻小于6k時,電流限制值不變,外接電阻于6k0時,電流限制值逐漸減小?圖1518?圖15-19的電流限制值是以T0244G為單位值的,其他型號可利用圖中的刻度因數折算?圖中也表示了隨著電流限制值的減小,主開關的開通電流上升速率也隨之減小?這樣可以使TOP Switch-GX在降額使用時的開關過程的電磁干擾亦隨之減小?

 POWER Int的數據表給出的輸出功率

      與TOP Switch系列相比,GX系列具有如下優點:最小導通電阻進一步減小?最大限流值增加?增加了外電路精確設置限流值軟啟動?頻率抖動?過/欠電壓保護?外設置工作頻率和輕載降頻等功能?

      導通電阻的減小, TOP SwitchⅡ系列中導通電阻最小的ToP227的導通電阻在結溫100℃時為50,GX系列中最小導通電阻值為2.15?(T0P249),導通電阻的減小使TOP Switch的輸出功率增加時發熱量減少?

      GX系列的最大限流值由系列的3A提高到6?3A,使TOP Switch在一般使用狀態下,輸出功率可達到150~160W?GX系列的導通電阻及限流值見表15-2?

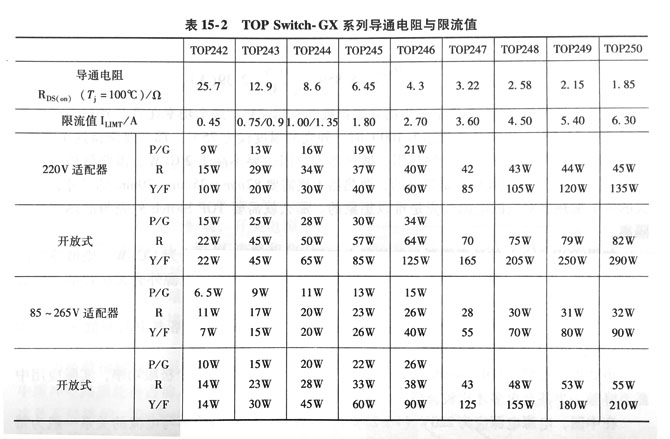

表TOP Switch-GX系列導通電阻與限流值

這個表的參數是電源適配器POWER int在測試條件為環境溫度50℃得出的結果,最大實際持續輸出功率是在敞開式設計,環境溫度為50℃的條件下測量到的?230V為(1±15%)?
