PWM比較器及其相關電路

PWM比較器

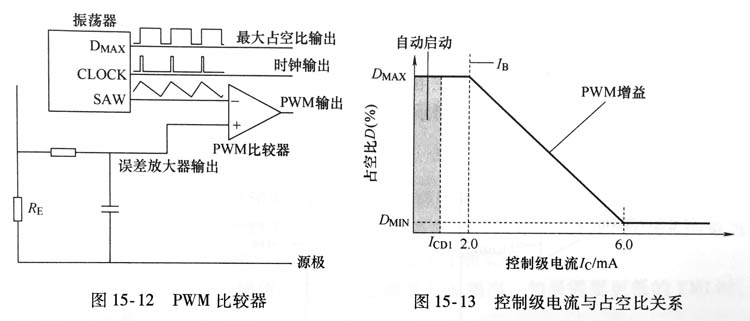

電源適配器PWM比較器及其相關電路如圖15-12所示。

控制極電流最終流入R,在Rx上產生誤差電壓?這個誤差電壓送PWM比較去的同相輸入端,PWM比較器的反相輸入端接振蕩器的鋸齒波信號?在鋸齒波信號下降段與誤差電壓比較?

電源適配器誤差電壓低于鋸齒波信號電壓時,PWM比較器輸出低電平,不將觸發器2置零開關管可以導通;一旦誤差信號高于鋸齒波信號,PwM比較器輸出高電平,比較器輸出高電平,送觸發器2的R端,使得觸發器2被清零,與非門1輸出高電平,經柵極驅動器的反相變?yōu)榈碗娖?令開關管關斷?

控制級電流與占空比的關系如圖15-13所示?

從圖15-13中可以看到:控制極電流小于2mA時,占空比為最大狀態?在控制級電流小于1m1時為自動啟動狀態?

控制極電流為2-6mA期間,占空比隨控制極電流的上升而線性下降,到控制極電流為6mA時達到最小占空比狀態,并不隨控制級電流增加?

游戲機電源適配器開關管導通時的過電流檢測

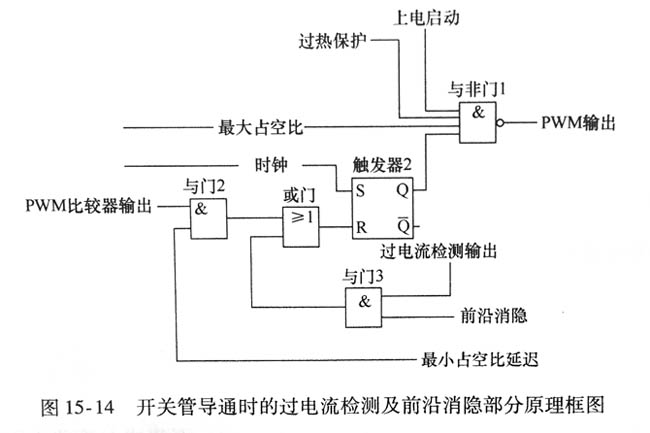

開關管導通時的過電流檢測及前沿消隱部分原理框圖如圖15-14所示,過電流檢測原理框圖如圖15-15所示?

圖15-14電源適配器開關管導通時的過電流檢測及前沿消隱部分原理框圖

TOP Switch的過電流檢測做得非常巧妙,其巧妙之處在于,電流檢測沒有附加任何電阻,而是利用開關管的導通電阻,也就是開關管導通時呈電阻狀態,流過開關管漏源極電流在這個導通電阻上產生電壓降?這個電壓降與電流限制基準Vlimit比較,如果開關管導通電壓低于Vlimit,則過電流比較器輸出低電平,不對觸發器2清零;在前沿消隱延遲后如果開關管導通電壓高于Vlimit,則過電流比較器輸出高電平,則與門3輸出高電位,使得觸發器2輸出清零,關閉開關管?
