開關管導通PWM環節

 PWM環節

電源適配器開關管導通的最后一個控制環節是PWM輸出?PWM環節輸出高電平需要的條件是:時鐘對觸發器2輸出置位脈沖;合適的誤差放大器輸出;誤差放大器輸出與振蕩器鋸齒波比較后的需要是高電平;沒有開關管過電流;前沿消隱解除?

時鐘對觸發器2輸出置位脈沖

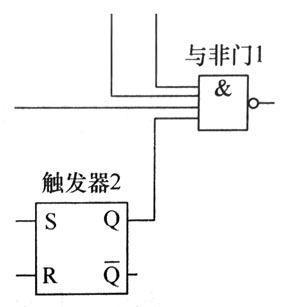

TOP Switch的內置開關管導通需要與非門1輸出低電平,需要與非門1的所有輸入均為高電平?在電源適配器正常?沒有超溫現象?最大占空比輸出高電平時,需要觸發器2輸出高電平,才能使得與非門1的所有輸入均為高電平?觸發器2輸出高電平需要的條件是R端為低電平?S端有過高電平置位脈沖?這個置位脈沖就是振蕩器輸出的時鐘?相關電路如圖15-8?

維持觸發器2的R端低電平的條件

觸發器2的S端置位脈沖過后,維持開關管導通需要清零端維持低電平?其條件為PWM比較器輸出低電平或最小占空比輸出低電平?過電流比較器輸出低電平?前沿消隱低電平?

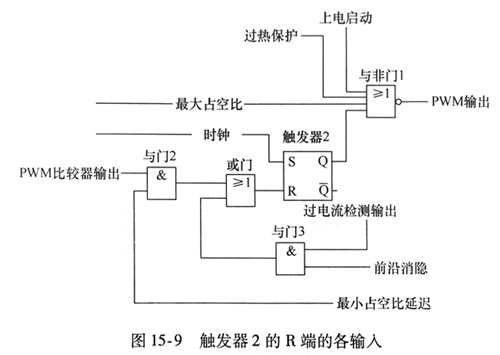

  圖15-9觸發器2的R端的各輸入

從圖15-9中可見,路由器電源適配器欲保持或門輸出低電平,必須與門2?與門3均輸出低電平?與門2出低電平將取決于PWM比較器輸出;而與門3輸出低電平則取決于在前沿消隱過后,是否有過電流?而兩個與門有一個輸出高電平就會將觸發器2清零?
