如何測試電源峰值電流控制是否有效

要想測試控制電流是否有效,在空載和低直流母線條件下可以采用將源極電流檢測電阻更換成電阻值比較大的,這樣就可以在不大的峰值電流條件下獲得用峰值電流關斷開關管的目標?可以通過更換漏極電流檢測電阻的電阻值,例如將0.2?換成1?。

有效的峰值電流控制

測試峰值電流控制的有效性如圖12-11所示?

從圖12-11中可以看到,上邊的電流波形有效地控制在約0.6V,折合成電流為0.6A?這就是說電路可以由電壓反饋和誤差放大器有效地控制變壓器一次側電流峰值?

考慮開關管導通占空比為約0.42,直流母線電壓約30V?對應的功率為

P=（1/2）VImD=（1/2）*30×0.6×0.42=3.78(W)

由于是輸出開路測試,因此這些損耗為電源自身損耗?

輸出電壓反饋是否有效

電源適配器可以上電測試的最后一步,輸出電壓反饋的有效性,也就是說不管電路工作在什么狀態,必須要將輸出電壓穩定在預定值,除非電源電壓不足所導致的輸出電壓沒有達到預定值。

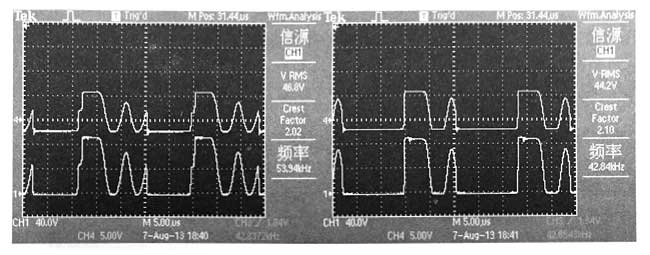

輸出的電壓反饋的有效性可以通過圖12-12得到?

圖12.12通過電壓反饋得到輸出電壓的穩定

a) 直流母線電壓較高b)直流母線電壓較低

圖12-12a的輸出電壓波形已經達到了穩定值,也就是輸出電壓5V加二極管正向電壓用電壓表測試電源適配器輸出電壓,穩定在5V?這是在直流母線電壓約33狀態下的空載開關管?變壓器二次側電壓波形?

圖12-12b為直流母線電壓為28V狀態下的空載開關管?變壓器二次側電壓波形?可以很明顯地看到變壓器二次側正極性電壓波形依然是穩定在預定值(輸出電壓5V加二極管正向電壓),而且用電壓表測試電源適配器輸出電壓,穩定在5V?這表明輸出電壓反饋是有效的?至此這個反激式電源適配器就可以上電測試了?
