測試UC3842的6腳是否有驅動輸出

電源適配器是否有驅動輸出

UC3842有輸出驅動脈沖的前提條件是,1腳(補償端)為高電壓,不低于1.4V,同時電流檢測峰值電壓低于1V?

在僅僅測試芯片工作是否正常,直流母線沒有供電條件下,電流檢測電壓應該很低,不會影響UC3842的驅動輸出?

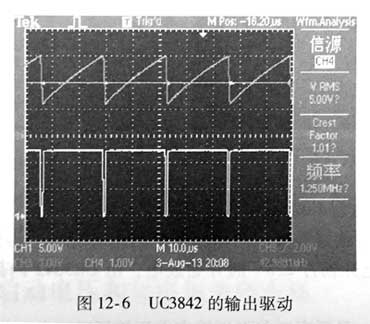

這樣在電壓?電流反饋均為“零”時,UC3842的輸出驅動與定時電容電壓?補償端電壓發熱關系如圖12-16所示?

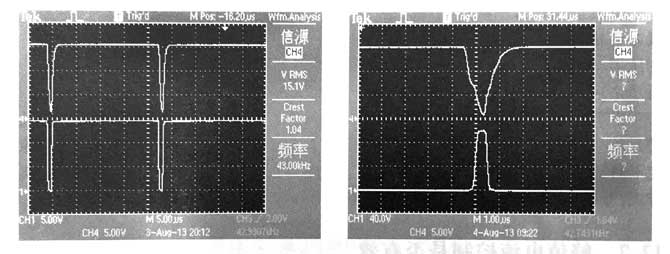

圖12-6中可以看到,在沒有電壓反饋和電流反饋的條件下,UC3842的輸出驅動脈沖為最大占空比狀態,也就是與定時電容器電壓的放電過程同步?如果定時電容器的電容量比較小,如3000PF或以下,其占空比可達95%?由于UC3842的驅動輸出端與MOSFET之間串聯一個約109電阻,與MOSFET的柵極電容構成RC低通濾波器,迫使MOSFET的柵極電壓相對于UC3842的驅動輸出波形發生變化,如圖12-7所示?

圖12-7中上面的波形為MOSFET柵極電壓波形,下面的波形為UC3842的輸出驅動波形?這是在沒有漏極電流狀態下的柵極電壓波形?如果漏極有電流狀態下,柵極電壓波形會變得更差,這就是說在這種狀態下MOSFET的開關過程可能工作在線性放大區,使得MOSFET過分發熱?

開關管的柵極電壓與漏極電壓的關系,如圖12-8所示?

 -UC3842的驅動輸出與MOSFET柵極電壓波形的關系

-開關管的柵極電壓與漏極電壓的關系

圖中的上波形為MOSFET柵極電壓波形,下波形為MOSFET漏極電壓波形?從圖12?8中可以看到, MOSFET的漏極電壓波形波形比較好,但是MOFET柵極電壓波形卻變得很差,甚至整個電源適配器關斷與開通過程幾乎處于線性放大狀態,開關損耗很大?好在這是在很低的直流母線下測試?
