分布式輔助電源適配器系統的結構框圖

今天電源適配器廠家排名前十的東莞玖琪為大家分享分布式輔助電源適配器系統

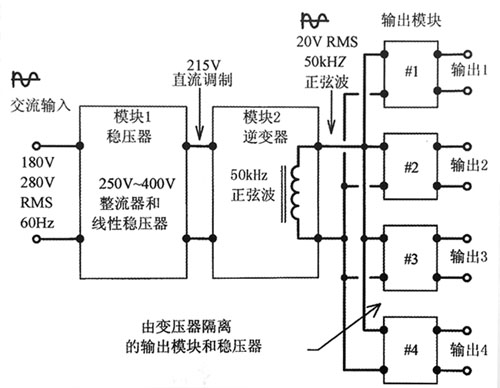

圖所示為提出的20W半穩定50kHz正弦波分布式電源適配器系統的結構框圖。

  可調分布式輔助電源適配器系統的結構框圖?？蔀榇蠊β孰娫催m配器系統的多個控制PCB提供多路分布式隔離電源適配器。50kHz、20V的分布式正弦波電源適配器是經兩引腳連接器和雙絞線產生的，為每個PCB提供低噪聲、半穩壓的本地直插電源適配器，使用了本地小型高頻變壓器和副邊整流器

在所提出的系統中，假設左側的單相交流輸入來自于208V60Hz三相系統的其中兩相，或直接來自于單相系統。交流輸入電壓經模塊1整流和穩壓后產生穩定的215V直流電壓。直流電壓施加于模塊2的50kHz正弦波逆變器的輸入端。逆變器輸出半穩壓的20VRMS、50kHz的正弦電壓，驅動一系列輸出模塊，為整個系統的多個子部分提供所需電壓。雖然只畫出了4個子模塊，但顯然很容易增加或減少模塊的數量，僅受系統需要和20W總功率的限制。

提供20V、50kHz正弦波輸出的主要優點是減小子模塊中變壓器的體積并提高其效率。50kHz子模塊變壓器提供隔離并降低共模噪聲，另外，副邊可為子模塊提供任意大小的電壓，不受數量限制地隔離輸出也較容易獲得。由于輸出繞組和輸入是隔離的，并且通過使用低諧波的正弦波驅動，輸出和分布導線中的電氣噪聲均十分低。

此類系統的典型應用參見補充章節第四部分第3章，其中給出了一種具有11個獨立PCB的10kW電源適配器系統，它提供多路隔離輔助電源適配器，電壓為3V、5V，±12V，±15V、18V和24V。

逆變器（模塊2）輸出的50kHz、20VRMS輸出電壓最好采用兩引腳連接器和雙絞線接至各PCB，這樣做的目的是盡量減少輻射噪聲。然而，用兩條都帶有接地線的相鄰的帶狀電纜也能獲得不錯的結果。

下面從左側的模塊1，即“直流穩壓器部分”開始詳細介紹各個模塊。

模塊1，整流器和線性穩壓器

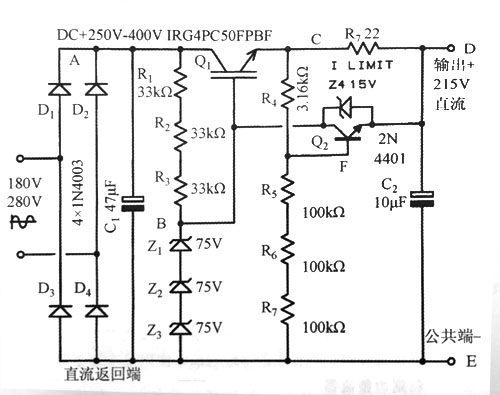

圖所示為60Hz交流輸入、整流器和串聯線性穩壓電路。二極管D1至D4和C1將額定的208V、60Hz輸入整流為A點的300V額定直流電壓，也是線性穩壓器IGBTQ1的輸入。電阻R1、R2和R3為穩壓二極管鏈Z1、Z2和乙提供電流，使B點產生相對于公共輸入端E的220V電壓。該電壓施加于GBTQ的柵極，使D點經R2產生215V電壓。穩壓二極管鏈和IGBT緩沖器使此電壓開環穩定，當負載電流和輸入電壓變化時電壓接近恒定。

圖中50kHz正弦波逆變器20W預調節器的60Hz單相輸入整流器、開關線性穩壓器和限流部分。逆變器用于提供高頻分布式電壓，接至本地板載變壓器，為各分布式輔助網絡的各控制功能模塊提供隔離的多路直流輸出電壓
