適配器紋波的抑制

對于電源適配器開關紋波，理論上和實際上都是一定存在的。通常抑制或減少電源適配器開關紋波的做法有三種：

1. 加大電源適配器電感和輸出電容濾波

根據適配器的公式，電感內電流波動大小和電感值成反比，輸出紋波和輸出電容值成反比。所以加大電感值和輸出電容值可以減小紋波。

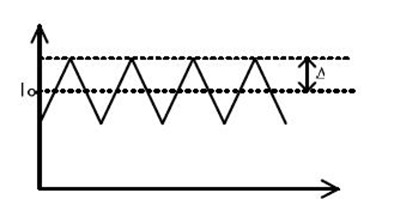

上圖是適配器電感L內的電流波形，其紋波電流△I可由下式算出：


可以看出，增加L值，或者提高開關頻率可以減小電感內的電流波動。

同樣，電源適配器輸出紋波與輸出電容的關系：vripple=Imax/(Co×f)。  可以看出，加大輸出電容值可以減小紋波。

通常的做法，對于輸出電容，使用鋁電解電容以達到大容量的目的。但是電解電容在抑制高頻噪聲方面效果不是很好，而且ESR也比較大，所以會在它旁邊并聯一個陶瓷電容，來彌補鋁電解電容的不足。

同時，適配器工作時，輸入端的電壓Vin不變，但是電流是隨開關變化的。這時輸入電源不會很好地提供電流，通常在靠近電流輸入端(以BucK型為例，是SWITcH附近)，并聯電容來提供電流。

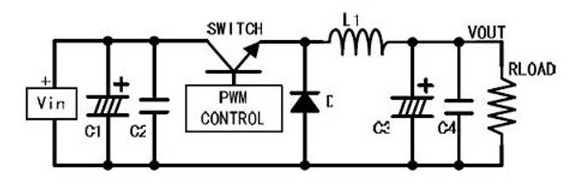

應用該對策后，BUCK型適配器如下圖所示：


上面這種做法對減小紋波的作用是有限的。因?yàn)轶w積限制，電感不會做的很大；輸出電容增加到一定程度，對減小紋波就沒有明顯的效果了；增加開關頻率，又會增加開關損失。所以在要求比較嚴格時，這種方法并不是很好。

關于適配器的原理等，可以參考各類適配器設計手冊。

二級濾波，就是再加一級LC濾波器

LC濾波器對噪紋波的抑制作用比較明顯，根據要除去的紋波頻率選擇合適的電感電容構成濾波電路，一般能夠很好的減小紋波。

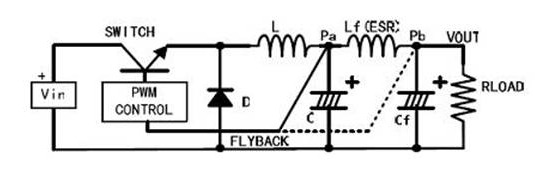

但是，這種情況下需要考慮反饋比較電壓的采樣點。(如下圖所示)


采樣點選在LC濾波器之前(Pa)，輸出電壓會降低。因?yàn)槿魏坞姼卸加幸粋€(gè)直流電阻，當有電流輸出時，在電感上會有壓降產生，導致電源的輸出電壓降低。而且這個電源適配器壓降是隨輸出電流變化的。

采樣點選在LC濾波器之后(Pb)，這樣輸出電壓就是我們所希望得到的電壓。但是這樣在電源適配器系統內部引入了一個電感和一個電容，有可能會導致系統不穩定。關于系統穩定，很多資料有介紹，這里不詳細寫了。

文章轉載自網絡,如有侵權,請聯系刪除。
