最常用電源設計10個公式解析！

網站首頁 » 新聞 » 公司動態 » 最常用電源設計10個公式解析！

最常用電源設計10個公式解析！

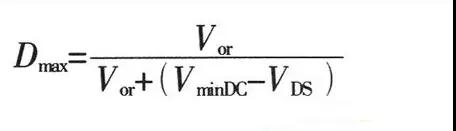

1.MOSFET開關管工作的最大占空比Dmax：
最常用電源設計10個公式解析！

式中：Vor為副邊折射到原邊的反射電壓，當輸入為AC 220V時反射電壓為135V；VminDC為整流后的最低直流電壓； VDS為MOSFET功率管導通時D與S極間電壓，一般取10V。

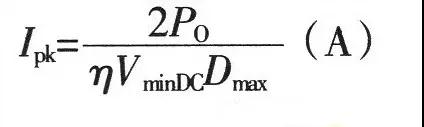

2.電源適配器變壓器原邊繞組電流峰值IPK為：
最常用電源設計10個公式解析！

式中：η為變壓器的轉換效率；Po為輸出額定功率，單位為W。

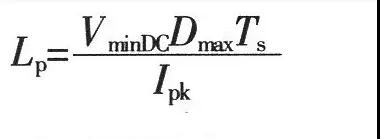

3.電源適配器變壓器原邊電感量LP為：
最常用電源設計10個公式解析！

式中：Ts為開關管的周期；LP單位為H。

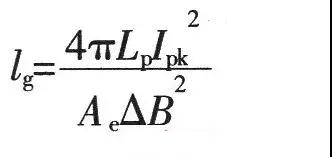

4.電源適配器變壓器的氣隙lg為：

最常用電源設計10個公式解析！
式中：Ae為磁芯的有效截面積(cm2)；△B為磁芯工作磁感應強度變化值(T)；Lp單位取H，IPK單位取A，lg單位為mm。

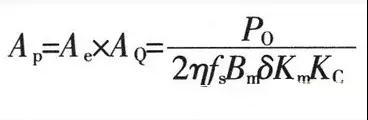

5.電源適配器變壓器磁芯

反激式變換器功率通常較小，一般選用鐵氧體磁芯作為變壓器磁芯，其功率容量AP為
最常用電源設計10個公式解析！
式中：AQ為磁芯窗口面積，單位為cm2；Ae為磁芯的有效截面積，單位為cm2；Po是變壓器的標稱輸出功率，單位為W；fs為開關管的 開關頻率；Bm為磁芯最大磁感應強度，單位為T；δ為線圈導線的電流密度，通常取200～300A/cm2，η是變壓器的轉換效率；Km為窗口填充系數， 一般為0.2~0.4；KC為磁芯的填充系數，對于鐵氧體為1.0。

根據求得的AP值選擇余量稍大的磁芯，一般盡量選擇窗口長寬之比較大的磁芯，這樣磁芯的窗口有效使用系數較高，同時可以減少漏感。

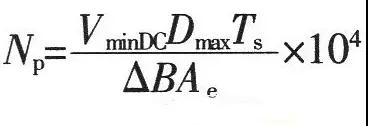

6.電源適配器變壓器原邊匝數NP

最常用電源設計10個公式解析！

式中：△B為磁芯工作磁感應強度變化值(T)，Ae單位為cm2，Ts單位為s。

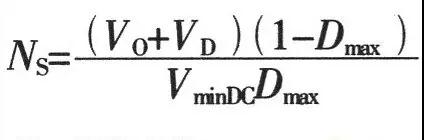

7.電源適配器變壓器副邊匝數NS

最常用電源設計10個公式解析！

式中：VD為變壓器二次側整流二極管導通的正向壓降。

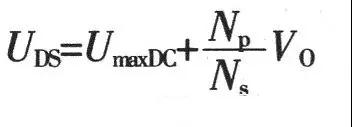

8.電源適配器功率開關管的選擇
最常用電源設計10個公式解析！
開關管的最小電壓應力UDS

一般選擇DS間擊穿電壓應比式(9)計算值稍大的MOSFET功率管。
9.繞組銅耗PCU
最常用電源設計10個公式解析！

原、副邊繞組電阻值可通過求繞組電阻值R的公式求出，當求原邊繞組銅耗時，電流用原邊峰值電流IPK來計算;求副邊繞組銅耗時，電流用輸出電流Io來計算。
10.磁芯損耗

磁芯損耗取決于工作頻率、工作磁感應強度、電路工作狀態和所選用的磁芯材料的性能。對于雙極性開關變壓器，磁芯損耗PC：
最常用電源設計10個公式解析！
式中：Pb為在工作頻率、工作磁感應強度下單位質量的磁芯損耗(W/kg); Gc為磁芯質量(Kg)。
對于單極性開關變壓器，由于磁芯工作于磁滯回線的半?yún)^(qū)，所以磁芯損耗約為雙極性開關變壓器的一半。變壓器總損耗為總銅耗與磁芯損耗之和。

文章轉載自網絡,如有侵權,請聯系刪除。
| 發布時間：2018.05.31    來源：廣東電源適配器廠家
