精確穩定讓平均電流法幫你實現模塊電源并聯

今天要為大家介紹的是平均電流法，這種方法能夠精確穩定的幫助工程師實現電源模塊的并聯和均流，一起來看看這種方法是怎么實踐的吧。

與此前所介紹的兩種均流法不同，平均電流均流法在實際的操作中要求各并聯模塊的電流放大器輸出端都要通過一個電阻R來接到一條公共母線上，這條公共的母線也被稱為均流母線，帶寬較窄。下圖為n個并聯模塊中一個模塊按平均電流自動均流的控制電路原理圖，工程師可以進行參考：

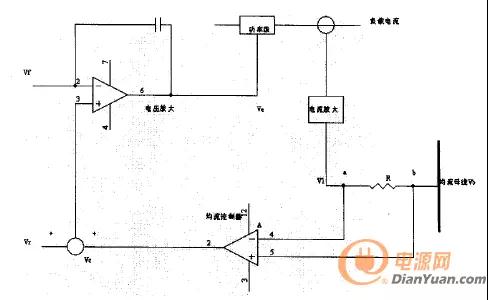

圖為平均電流法自動均流控制電路原理圖

從上圖中可以看出在該并聯模式中，電壓放大器輸入顯示為Vr’，其反饋電壓參數為Vf。Vr7是基準電壓vr和均流控制電壓Vc的綜合，它與Vf進行比較放大后將會產生電壓誤差Ve，并進一步控制調制器和驅動器。vI為電流放大器的輸出信號，與模塊的負載電流信號成比例，Vb為母線電壓。

在了解了該均流方式的前提下，我們可以進行多模塊電源的并聯案例分析。我們假設數值n=2，電源模塊1和模塊2的電流信號都經過阻值相同的電阻R接到母線上。因此當流入母線的電流為零時，則有公式：（Vll—Vb）/R+（V12--Vb）/R=0，Vb=（V11+V12）/2。該公式所取的即母線電壓Vb是V11和V12的平均值，它同時也代表了模塊1和模塊2輸出電流的平均值。參數v1與Vb之差為均流誤差，通過調整放大器輸出一個調整用電壓Vc。當參數VI=Vb時，則電阻R上的電壓為零，Vc=0，表明已經實現了均流。當R上電壓不為零，表明模塊間電流分配不均勻，數值VI不等于vb，此時基準電壓將按Vr'=Vr-Vc進行修正，即通過調整放大器改變Vr'以達到均流的最終目的。

以上就是本文關于如何利用平均電力法進行模塊電源并聯的簡要介紹，該種方法具有精準度高、設計相對簡單等優勢，希望能夠幫助廣大工程師在實踐操作中快速有效的完成模塊并聯和電路系統設計。
