65W電源適配器方案+器件

親，您是在找65W電源適配器生產廠家嗎？東莞市玖琪實業有限公司生產的65W電源適配器可根據客戶需要定制，產品規格齊全，通過各國安規認證。為您解決所有的煩惱！環保材質，無異味無毒，品質優越，值得放心購買。歡迎來電詢價：0769-81818179


品字尾電源適配器	筆記本充電器	韓國電源適配器	直流電源適配器

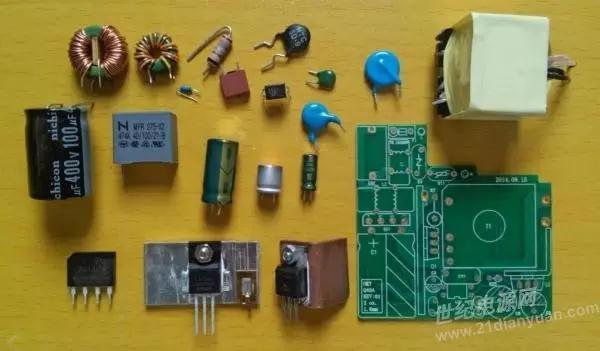

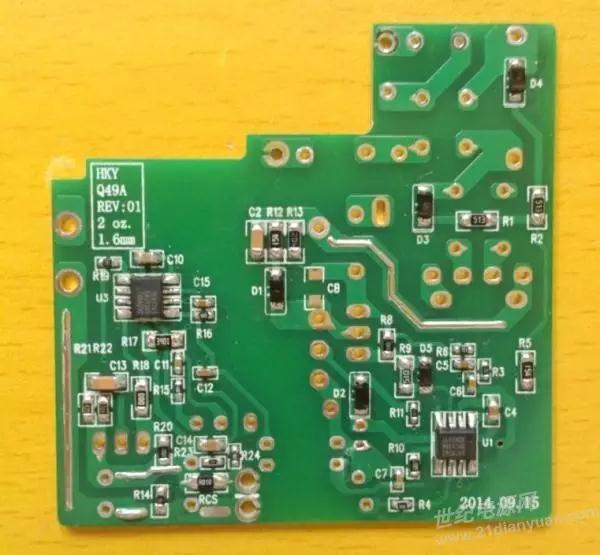

65W電源適配器方案+器件

1. NXP TEA18362+TEA1761 QR+SR
2. 龍騰MOS LSD07N65
3. PQ2620 變壓器
4. SR MOS FDP3632/MDP1922
65W電源適配器方案

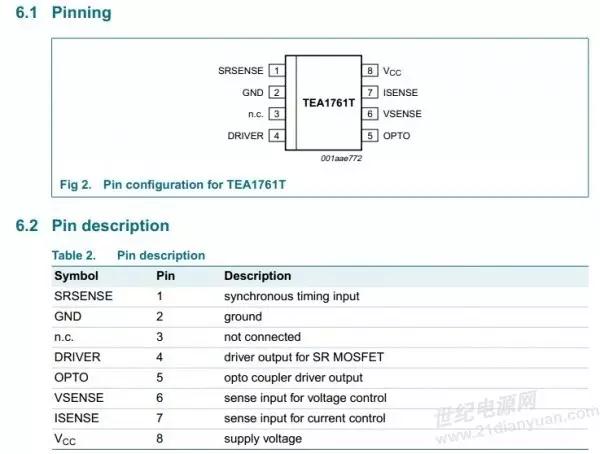

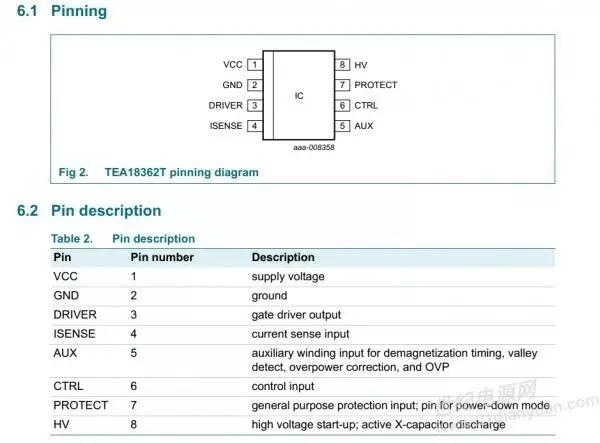

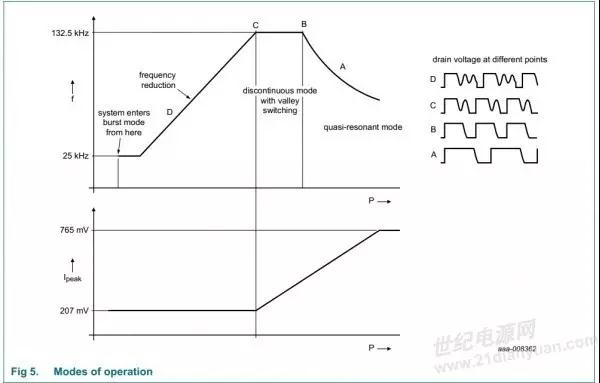

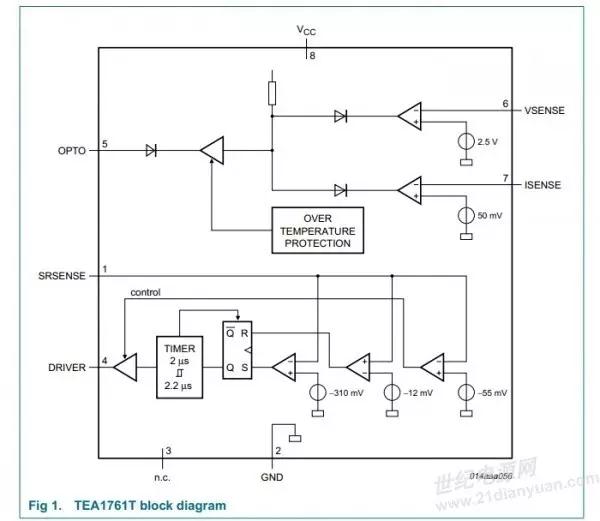

IC 內部自帶X電容放電功能，降低了輕載功耗。 TEA1761T 介紹

65W電源適配器方案

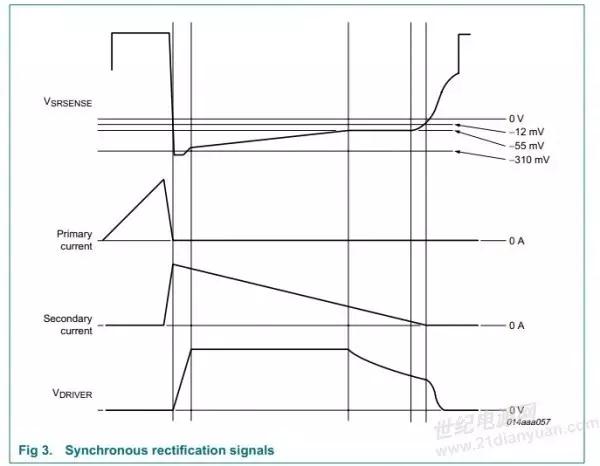

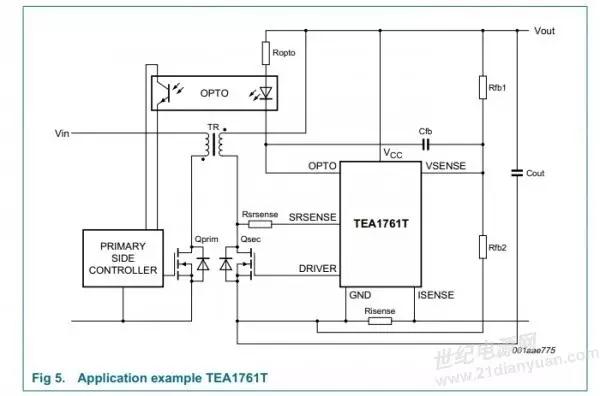

TEA1716T 內部功能 VSENSE + ISENSE + SR
65W電源適配器方案

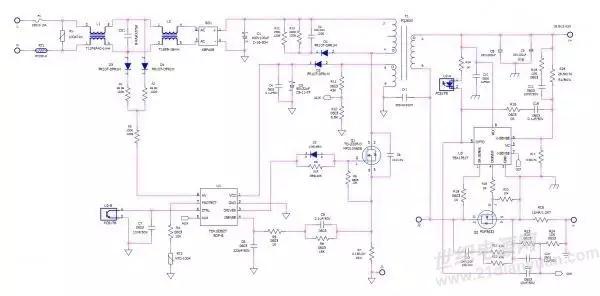

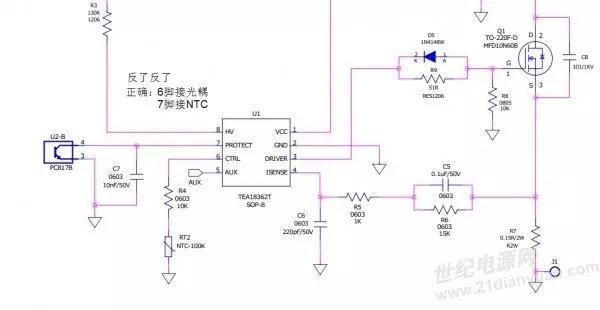

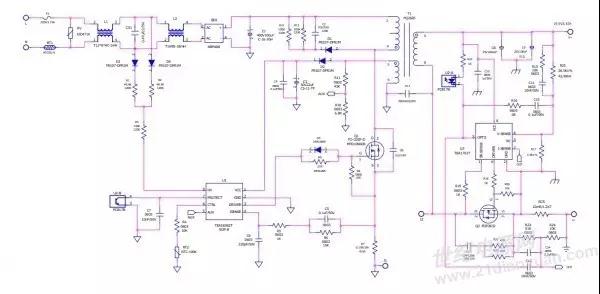

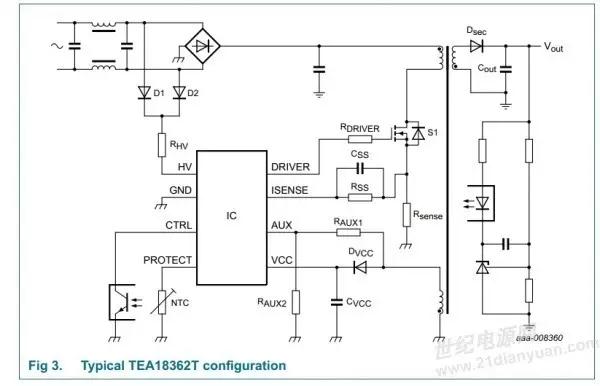

原理圖：

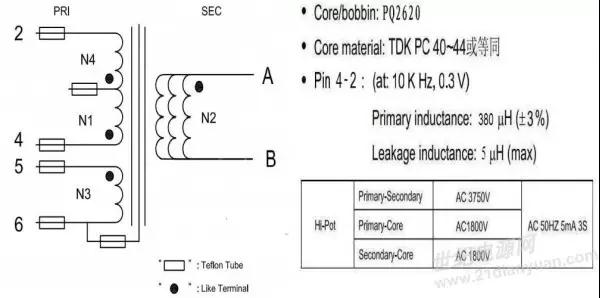

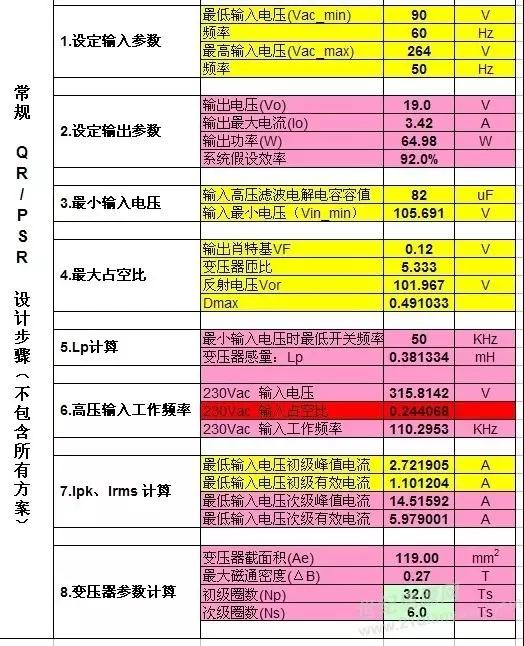

電源適配器生產廠家變壓器初步計算參數，如下：

65W電源適配器方案

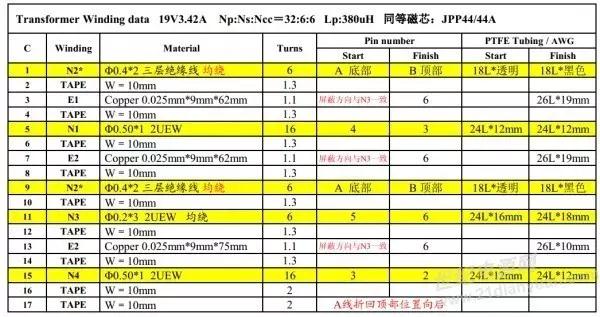

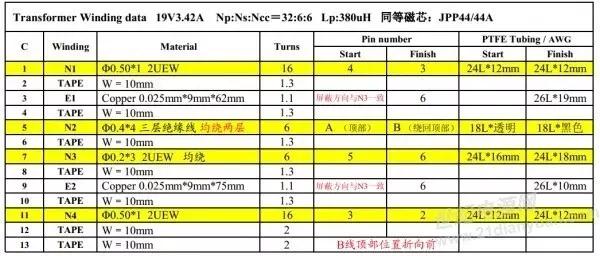

兩種繞法參數，到時候實測效果對比。

65W電源適配器方案

網友提問環節：

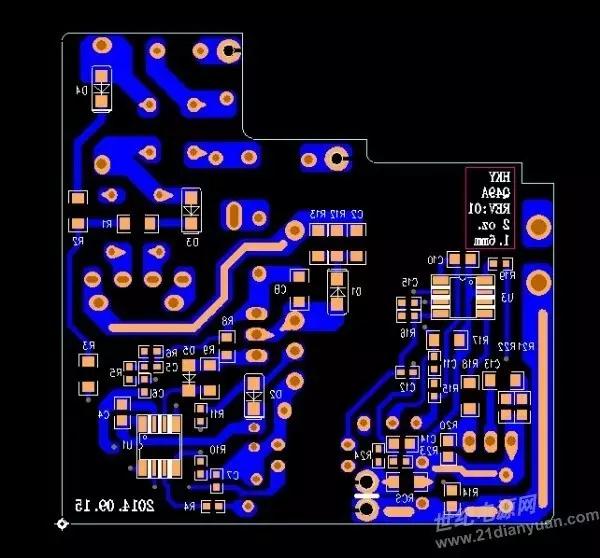

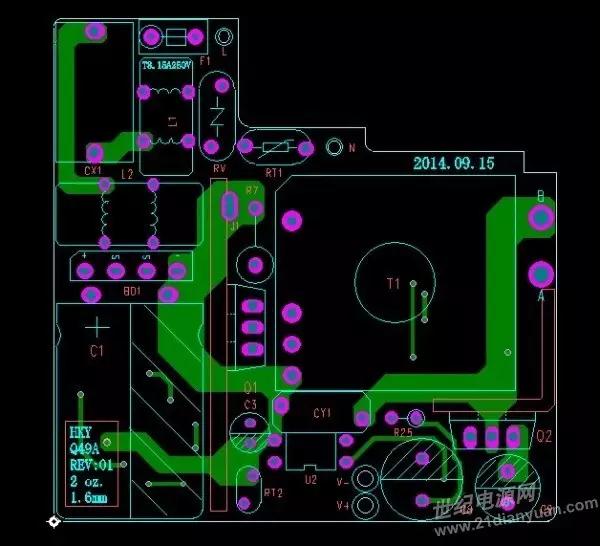

A：19V輸出，電流大概在3.5A左右，貌似是給電腦供電的，再看看PCB的布局，外觀尺寸，有點像一款蘋果的適配器，效率93%，相當不錯啊，PQ2620的磁芯，有點高了，不知道是不是需要躺下來放，外殼的尺寸是多少呢？

版主：這個蘋果的殼，和我們的不一樣，我們的是方形的，沒有導角，沒有弧度。厚度差不多，整體外形體積，我們的比蘋果的這款小一圈。

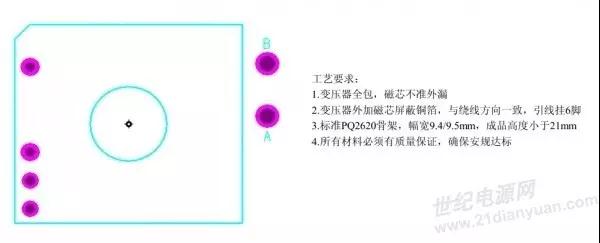

A：以前用PADS，畫變壓器的時候，你看看那個線圈，一層層疊繞，每一層都是圓角的，而且每層之間的間距基本都是相等的。這個更難畫，都是用CAD畫好了，而后導入到PCB里面的。整體看起來十分美觀。

B：額，你畫的這個圖是變壓器的封裝圖嗎？有必要畫這么復雜嗎。。。里面那5圈灰色的是什么東西呢？還有，右邊那鼓起來的一堆是什么東西呢？

版主：是PCB走線，一圈接一圈就好比變壓器的銅線繞在骨架上一個意思。
B：你是說圖上的灰色的一圈接著一圈的是PCB走線嗎？難道這是平面變壓器，用PCB走線當作線圈？？還是這個是變壓器的絲印層，只是畫一個變壓器的輪廓呢？
A：這個是平面變壓器，灰色的是銅皮，用來做變壓器的繞組的。中間鼓起來的地方時換層孔，面變壓器的優點就是體積小，可以做超薄電源，缺點在于成本高，都是多層板，不好做。
C：無非就是高度低，工作頻率高，我覺得尺寸小也能做到比EE什么的好，就很不錯了。
網友互動時間：
A：你好程工。我剛接觸同步整流這塊。想問下同步整流的MOS管電流該如何選擇呢？
版主：主要是看你的運用，沒有經驗的情況下，最簡單的記住，MOS的導通損耗控制在0.5W以內為佳，當然散熱條件好的情況，可以做到1W損耗，其次就是看MOS的Qg，以及里面的封裝晶元多大，決定了溫升及EMC。
B：這個散熱不知道是如何處理的？莫非外殼內部需要加銅片，然后變壓器，管子都貼銅片散熱？
版主：SR 那個散熱片是銅的，因為這個我們有在用，為了通用。QR MOS 散熱片用鋁的，2.0mm厚度*41*19.5mm 用LSD07N65 塑封，搞定65W不是問題，而且溫升會很好，到時候測試給大家看。
C：程工好：看見你不辭辛勞分享了許多高效的電源方案，很佩服你。說實在的我是不太相信電源能夠做到效率85%以上。特別是看見你計算輸入功率的時候一般都用輸入電壓與輸入電流來乘的積來確定。因為一個220的電源，它工作時在100多V開始輸出就是額定的功率了。為什么你要選擇一個最高電壓進行計算，而不選擇一個最低電壓來計算呢？另外你做的電源功率都比較大，怎么從沒看見你測試電源的空載電流波形和滿載電流波形及超載電流波形，來確定電源的性能呢？
版主：很可憐，當時買儀器聽說一個電流探頭要1萬多，老板沒有買，有機會得申請一個才好。
C：萬幸沒有買電流探頭，如果買了的話，用在測試現在你開發的開關電源電源沒有什么用處。

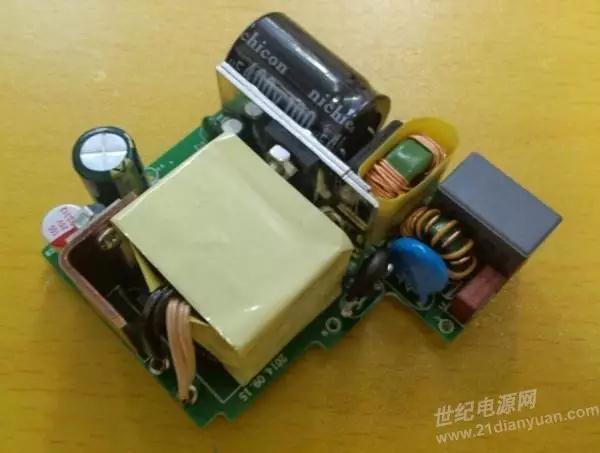

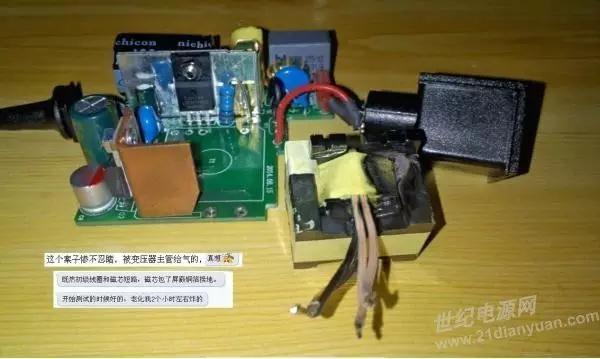

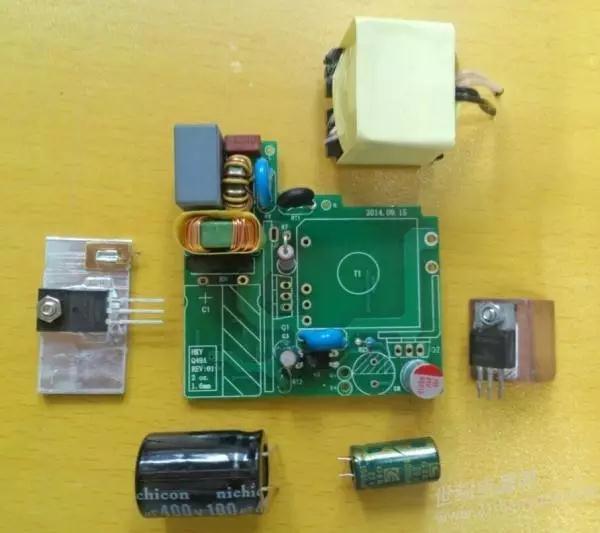

第二步，DIY接著往下來：
