電源適配器正激與反激電源拓?fù)?/span> |
一、電源適配器生產廠家反激和正激的區別在于反激電路只有一個磁芯而正激電路有兩個磁芯。 反激是不可以開路的一般要加假負載或者采樣電路也可以當成小負載,這樣輕載時的磁芯能量就有釋放的地方了。
二、正激變壓器上的勵磁電感能量是不能傳遞到次邊負載的,如果不加復位繞組磁芯終就會飽和,正激真正有用的是后面的續流電感。 電源適配器正激和反激電路各有其特點,在設計電路的過程中為達到優性價比,可以靈活運用。一般在小功率場合可選用反激式。稍微大一些可采用單管正激電路,中等功 率可采用雙管正激電路或半橋電路,電源適配器低電壓時采用推挽電路,與半橋工作狀態相同。大功率輸出,一般采用橋式電路,低壓也可采用推挽電路。電源適配器反激式電源因其結構簡單,省掉了一個和變壓器體積大小差不多的電感,而在中小功率電源中得到廣泛的應用。在有些介紹中講到反激式電源功率只能做到幾十瓦, 輸出功率超過100瓦就沒有優勢,實現起來有難度。PI公司的TOP芯片就可做到300瓦,有文章介紹反 激電源可做到上千瓦,但沒見過實物。輸出功率大小與輸出電壓高低有關。 反激電源變壓器漏感是一個非常關鍵的參數,由于反激電源需要變壓器儲存能量,要使變壓器鐵芯得到充分利用,一般都要在磁路中開氣隙,其目的是改變鐵芯磁滯回線的斜率,使變壓器能夠承受大的脈沖電流沖擊,而不至于鐵芯進入飽和非線形狀 態,磁路中氣隙處于高磁阻狀態,在磁路中產生漏磁遠大于完全閉合磁路。 電源適配器脈沖電壓連線盡可能短,其中輸入開關管到變壓器連線,輸出變壓器到整流管連接 線。脈沖電流環路盡可能小如輸入濾波電容正到變壓器到開關管返回電容負。電源適配器輸出部分變壓器出端到整流管到輸出電感到輸出電容返回變壓器電路中X電容要盡量接 近開關電源輸入端,輸入線應避免與其他電路平行,應避開。 Y電容應放置在機殼接地端子或FG連接端。共摸電感應與變壓器保持一定距離,以避免磁偶合。 電源適配器輸出電容一般可采用兩只一只靠近整流管另一只應靠近輸出端子,可影響電源輸出紋波指標,兩只小容量電容并聯效果應優于用一只大容量電容。發熱器件要和電解 電容保持一定距離,以延長電源適配器整機壽命,電解電容是開關電源壽命的瓶勁,如變壓器、功率管、大功率電阻要和電解保持距離,電解之間也須留出散熱空間,條件允許可將其放置在進風口。

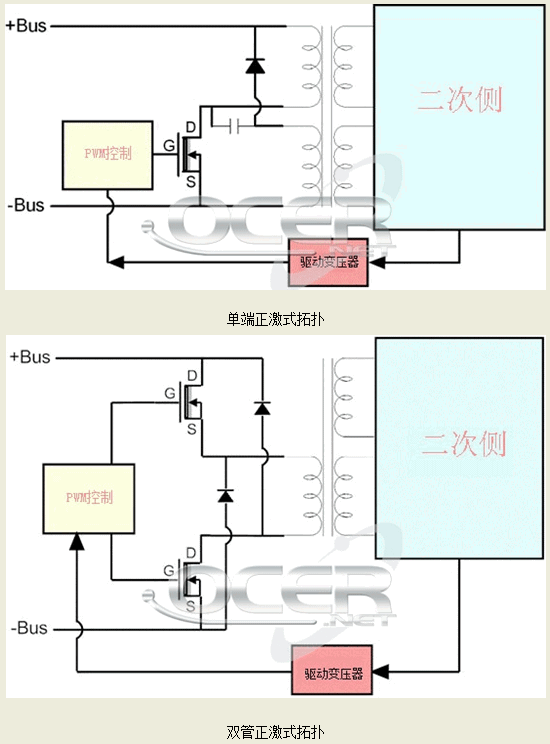

三、電源設計中拓?fù)浣Y(jié)構是重要的,也是從事電源行業的人都知道的,而正激式就是這其中之一。本文將介紹入門級的正激原理及結構,幫還沒入門的你快速入門。 入門級正激結構正激式拓?fù)渑c半橋拓?fù)溆兄|(zhì)的區別,從命名上就可以看出來,半橋一般使用晶體管作為開關電路的原件,而正激拓?fù)鋭t使用開關管作為開關電路的原件。從電路角度來說,正激拓?fù)湎鄬τ诎霕蛲負溆懈鼜?qiáng)的抗不平衡的能力,以及輸出更加穩定。 單管正激,顧名思義,一個開關管,其主要特征便是只有一個開關管。 開關管因?yàn)槌惺茌^高的電壓,所以一般單獨配備一個散熱片,這也成為鑒別這種拓?fù)浣Y(jié)構的一種標志。 該電路的大問題是:開關管交替工作于通/斷兩種狀態,當開關管關斷時,脈沖變壓器處于“空載”狀態,其中儲存的磁能將被積累到下一個周期,直至電感器飽和,使開關器件燒毀。所以這種解構多見于400W上下這個級別的電源中,是比半橋稍厚道一些的低端解決方案。

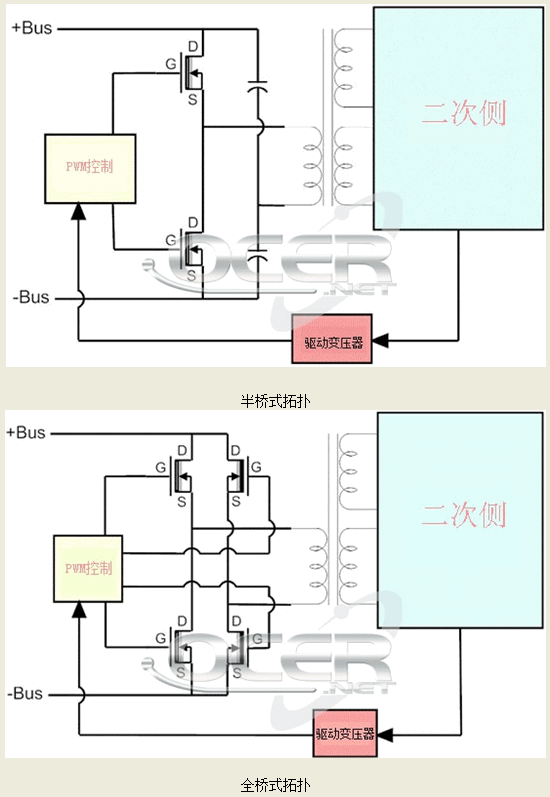

四、400W以下電源用半橋式拓?fù)涑杀镜土冶容^方便,缺點是性能和效率很難再提升,現在比較常用的是雙管正激式拓?fù)?,?shí)際上是單端正激拓?fù)涞淖凅w,普通的電源效率都可以達到85%,400W以上就必須考慮高效率了。全橋式拓?fù)涠嘤糜?000W以上大功率型號。 單端反激式,或稱反馳式變換器多用于小功率電源適配器或待機電源電路 五、電源適配器正激和反激電路各有其特點,在設計電路的過程中為達到優性價比,可以靈活運用。一般在小功率場合可選用反激式。稍微大一些可采用單管正激電路,中等功率可采用雙管正激電路或半橋電路,電源適配器低電壓時采用推挽電路,與半橋工作狀態相同。大功率輸出,一般采用橋式電路,低壓也可采用推挽電路。 電源適配器反激式電源因其結構簡單,省掉了一個和變壓器體積大小差不多的電感,而在中小功率電源中得到廣泛的應用。在有些介紹中講到反激式電源功率只能做到幾十瓦,輸出功率超過100瓦就沒有優勢,實現起來有難度。PI公司的TOP芯片就可做到300瓦,有文章介紹反激電源可做到上千瓦,但沒見過實物。輸出功率大小與輸出電壓高低有關。 反激電源變壓器漏感是一個非常關鍵的參數,由于反激電源需要變壓器儲存能量,要使變壓器鐵芯得到充分利用,一般都要在磁路中開氣隙,其目的是改變鐵芯磁滯回線的斜率,使變壓器能夠承受大的脈沖電流沖擊,而不至于鐵芯進入飽和非線形狀態,磁路中氣隙處于高磁阻狀態,在磁路中產生漏磁遠大于完全閉合磁路。 電源適配器脈沖電壓連線盡可能短,其中輸入開關管到變壓器連線,輸出變壓器到整流管連接線。脈沖電流環路盡可能小如輸入濾波電容正到變壓器到開關管返回電容負。電源適配器輸出部分變壓器出端到整流管到輸出電感到輸出電容返回變壓器電路中X電容要盡量接近開關電源輸入端,輸入線應避免與其他電路平行,應避開。 Y電容應放置在機殼接地端子或FG連接端。共摸電感應與變壓器保持一定距離,以避免磁偶合。 電源適配器輸出電容一般可采用兩只一只靠近整流管另一只應靠近輸出端子,可影響電源輸出紋波指標,兩只小容量電容并聯效果應優于用一只大容量電容。發熱器件要和電解電容保持一定距離,以延長電源適配器整機壽命,電解電容是開關電源壽命的瓶勁,如變壓器、功率管、大功率電阻要和電解保持距離,電解之間也須留出散熱空間,電源適配器生產廠家條件允許可將其放置在進風口。
廣東電源適配器定制,玖琪專業開關電源定制廠家,讓你接單不再難 文章轉載自網絡,如有侵權,請聯系刪除。 |
| 發布時間:2017.07.18 來源:電源適配器廠家 |
