攝像機交流電源適配器電路原理及故障分析

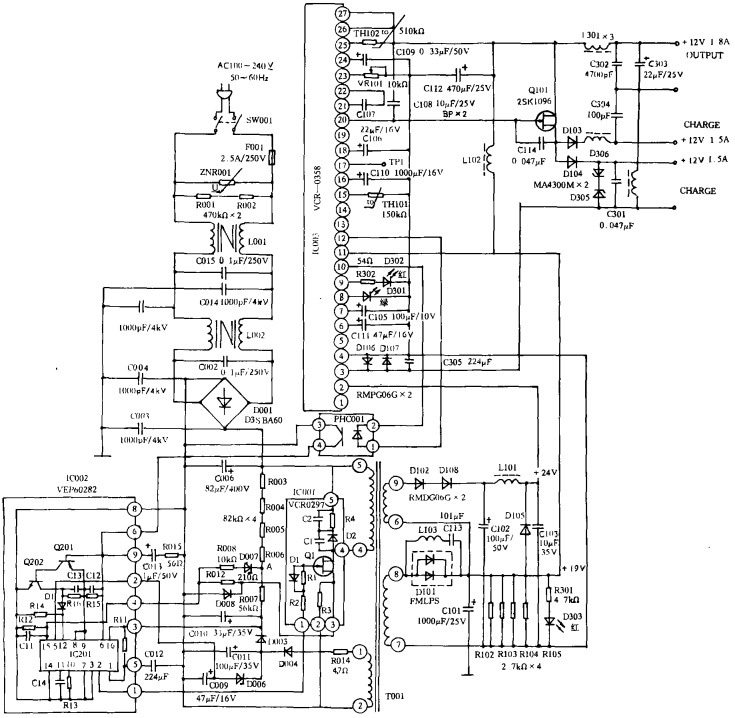

         電路圖見l。接上220V市電后,打開電源開關SW001,交流電經L001、L00Z、COls、C020組成的低通濾波器和DO01、C006組成橋式整流、濾波電路后,得300V左右的直流電壓。該電源適配器電壓分兩路輸送:一路經脈沖變壓器T00I的⑤一④繞組加到IC00l的④腳上(即內部場效應管Ql漏極上);另一路經啟動電阻R003、R004、R005、R006、R007向啟動電容COlO充電,并經D001構成充電回路。由于R003、RO04、R005、R006、RO07有充電電流流過,即在RO07上產生壓降,使A點電壓上升,穩壓管D007擊穿導通,該電源適配器電壓經R008、IC002的④腳加至IC201的15腳,首先關閉IC021內部振蕩器的工作。IC210內部含有啟動器、振蕩器、脈沖調節器、保護器、驅動器等等。隨著C010上的充電電壓的上升,當電壓增大到大于或等于(≥)19V時,該電源適配器電壓經IC002的③腳加至IC210的16腳和①腳上,為IC021內部啟動器提供了啟動電壓,經內部驅動器驅動后,IC201的②腳上輸出高頻脈沖信號,經IC002①腳、IC00l的①腳加至場效應管QI的柵極上,使QI導通。

         由于QI導通,電流方向?yàn)镈00l→T00l的⑤一④繞組→IC00l的④腳和②腳→D00l形成回路,從而使T00l的①→②繞組產生感應電壓。該電源適配器電壓經ROl4、D004、COll、COlO整流、濾波后,又經IC002的③腳加至IC201的16腳和①腳上,從而維持IC210內部的啟動電壓。隨著COlO兩端的感應電壓大于或等于(李)充電電壓時,R007上的充電電流逐漸減小,電壓迅速下降,即A點的電壓迅速下降,祖壓管D以7)截止,IC210內郁振蕩器開啟工作。其脈沖信號經IC210的②腳和IC00l的①腳控制場效應管QI,使QI的工作狀態隨著商頻脈沖信號變化而變化,即導通一截止一導通一截止。
