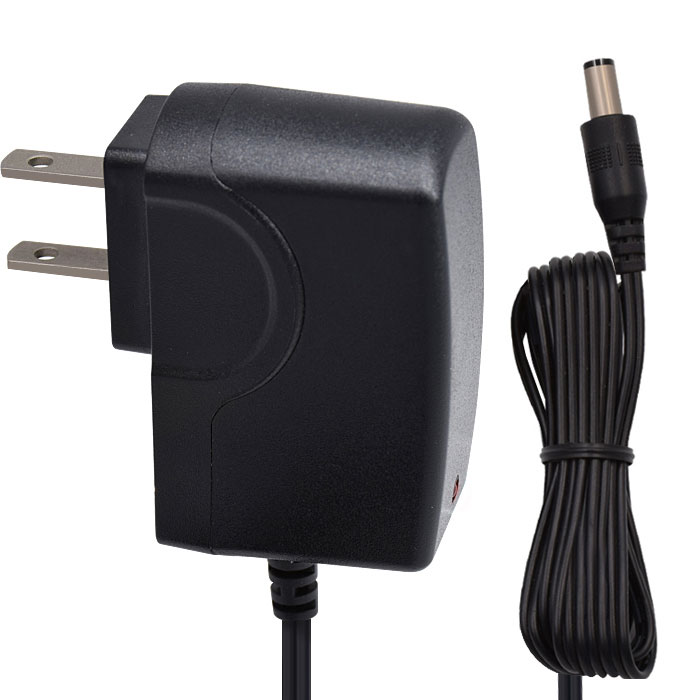

6W系列美規UL帶線燈條電源適配器
|
適用于平板電腦 無線路由器 ADSL貓 MODEM 電視機頂盒等
|
|
|
|
|
|
|
|
|
|
|
|
|
美國認證
|
德國認證
|
歐盟認證
|
日本認證
|
中國認證
|
韓國認證
|
英國認證
|
澳洲認證
|
巴西認證
|
印度認證
|
FCC美國
|
國際認證
|
|
產品系列
|
6W插墻式電源適配器
|
產品型號
|
JQ06L1-XXXYYYYZF
|
|
安規認證
|
UL,GS&CE,PSE,CCC,KC,BS,SAA,UC,STQC,CE-EMC,CE-LVD,FCC-VOC,CB等認證
|
|

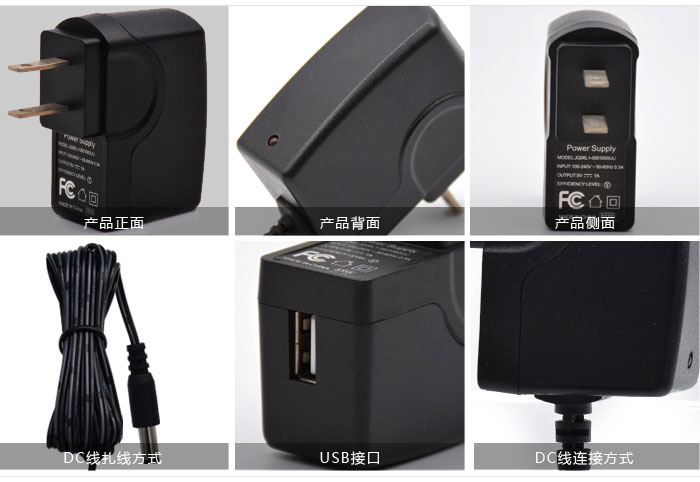

產品接口
|
USB 接口\DC連接線
|
產品顏色
|
黑、白
|
|
適用范圍
|
IT類信息技術產品(如平板電腦; 無線路由器;ADSL貓 MODEM ;電視機頂盒等);小家電;電動工具(縫紉機等),
|
|
能
效
參
數
|
額定輸入
|
100-240V~:50/60Hz;0.3A
|
|
額定輸出
|
輸出電壓（V）:4.2~24Vdc/輸出電流(A):0.25~1.2A/輸出功率（W）:5.016~7.5W
|
|
產品能效
|
Ⅵ級
|
|
保護功能
|
過流保護，過壓保護，過溫保護，短路保護
|
|
產品尺寸
|
美規/日規/國標：58*27*62mm;歐規/韓規：58*27*76mm;
英規：58*48*69mm;澳規：58*40*65mm
|
品牌：玖琪 Kulkee-Power
類型：AC/DC電源
型號：JQ06L1-XXXYYYYZF
輸入電壓：100-240V
輸出電壓范圍：±5%
輸出電壓：5V
輸出電流：1.2A
輸出功率：6W MAX
安規標準：UL(美規)帶證書
能效：五級
工作溫度：0-45℃
工作濕度：5%（0℃）-95%（45℃）,72小時滿載，正常工作
平均間隔無故障時間: 50,000 小時,25℃環境及額定輸入與滿載條件下
DC頭和線材可按客戶需求定制
開關電源適配器的工作原理
1.交流電源輸入經整流濾波成直流;
2.通過高頻PWM(脈沖寬度調制)信號控制開關管,將那個直流加到開關變壓器初級上;
3.開關變壓器次級感應出高頻電壓,經整流濾波供給負載;
4.輸出部分通過一定的電路反饋給控制電路,控制PWM占空比,以達到穩定輸出的目的.
交流電源輸入時一般要經過厄流圈一類的東西,過濾掉電網上的干擾,同時也過濾掉電源對電網的干擾;
在功率相同時,開關頻率越高,開關變壓器的體積就越小,但對開關管的要求就越高;
開關變壓器的次級可以有多個繞組或一個繞組有多個抽頭,以得到需要的輸出;
一般還應該增加一些保護電路,比如空載、短路等保護,否則可能會燒毀開關電源適配器

|
