隔離型待機電源 |

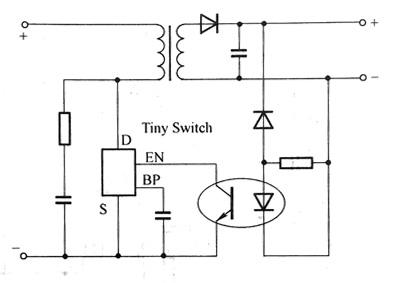

Tiny Switch實現的小功率隔離型電源適配器體積小?成本低?設計電路簡單,其典型應用如圖9-35所示?
圖9-35為Tiny Switch與反激式離線變換電路相結合?實現高壓DC輸入的小功率DC電源適配器?通過在次級將輸出電壓與一個參考電壓相比較產生使能信號? 參考電壓取決于一個光耦發光二極管與一個齊納二極管的電壓之和?當輸出電壓低于參考電壓時,使能信號為高電平,控制TinySwitch的MoSFET導通,為變壓器初級提供通路,向次級供電?當輸出電壓超過參考電壓時,光耦二極管導通,將使能腳置低電平,使相應周期MOSFET關斷,即MOSFET跳周期,從而保持輸出電壓穩定?
典型的備用電源適配器應用 Tiny Switch雖然工作于“跳周期”方式,但一旦一個周期開始, MOSFET總會完成整個周期,如此的工作方式使輸出電壓紋波由輸出電容?每個開關周期的能量和使能反饋的延時決定?Tiny Switch通/斷控制電路的響應時間與一般的PWM控制相比非常迅速,這使得線路具有很好的紋波抑制性能和瞬間響應性能?【東莞充電器】 利用Tiny Switch進行電源適配器設計的另一個好處是不需要輔助電源適配器?當MO)SFET關斷時,5.8V穩壓器通過來自漏極的電流將連接到旁路引腳上的旁路電容充電至5.8V?
當MOS-FET導通時, TinySwitch消耗存儲在旁路電容上的能量, Tiny Switch內部電路的功耗極低,使其能利用來自漏極引腳的電流連續工作?選取0.1pF的旁路電容已足以實現對高頻去耦和能量存儲? 文章轉載自網絡,如有侵權,請聯系刪除。 |
