RT69機芯常見故障檢修

一、概述
       RT69機芯是一款高度集成化的安卓智能電視主控板，可支持48英寸以上的HD/FHD液晶屏。該產品運行安卓4.4版本操作系統，自帶USB、ENTHERNET和WI-FI（預留接口），可自由安裝安卓市場的軟件，具有良好的應用擴展性。信號處理部分采用Realtek公司的RTD2969安卓系統單芯片方案，內置ARM A17 CPU/3D GPU、512MB / DDR3@1600，4GB/EMMC FLASH、DTMB/DVB-C，支持PAL/NTSC/SECAM制式、USB 2.0、 HDMI 1.4a/1.4ARC，支持HDMI 1.4a 4K/2K@30Hz輸入信號,支持H.265格式。
二、常見故障檢修流程

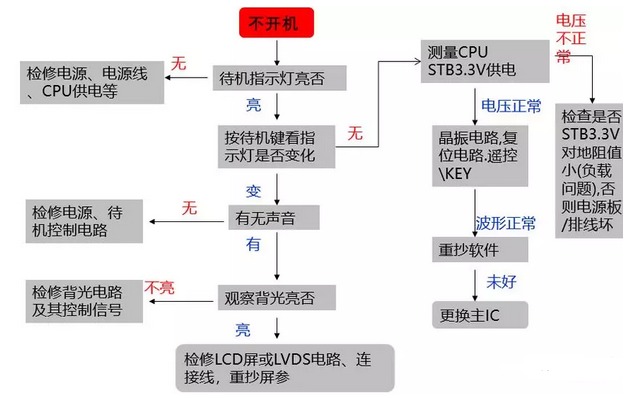

1、故障現象：不開機。檢修流程如圖1：

2、故障現象：TV無像。檢修流程如圖2：

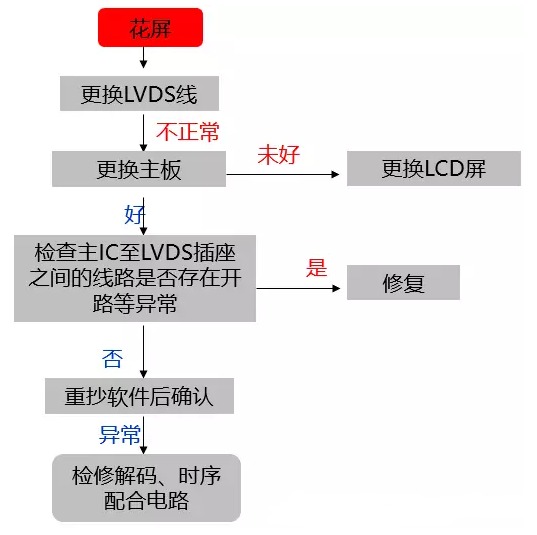

3、故障現象：花屏。檢修流程如圖3：

4、故障現象：無聲。檢修流程如圖4：

三、典型案例分享
例1、三無
       首先讀取打印信息，發現無打印信息。測量主板供電正常。用示波器測量晶振，發現有直流電平，但無振蕩波形，認為晶振壞了。

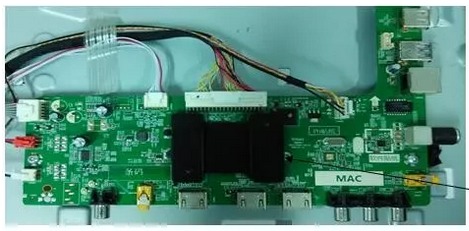

解決方案：更換晶振后機器恢復正常，具體位置見圖5。

例2、插USB 3.0U盤后不開機
       原因分析：更換其他型號U盤后可以開機。斷開USB插座RX、TX腳，機器可以正常開機。用示波器測量RX、TX波形，發現TX腳在開機瞬間有1.6V電平，試加下拉或上拉電阻調整該點電平到1.5V以下或1.7V以上，可以開機。分析開機瞬間CPU讀取TX引腳信息，當電平處于1/2 VCC時無法識別高/低電平，CPU一直在讀取信息，所以開不了機。
       解決方案：將上拉電阻改為100KΩ（見圖6），改后不接U盤為高電平，接USB 3.0U盤后電平0.5V以下，可以開機。
