電源端口輻射發射超標的常見案例-電源線布線 |
EMC 案例庫中關于電源問題引起輻射超標的較多。挑出具有代表性的幾個案例拿出來分析說明。 濾波器安裝問題 某產品的測試中,低頻段和高頻段都出現明顯超標,低頻段超標嚴重, 測試掃描圖如下:

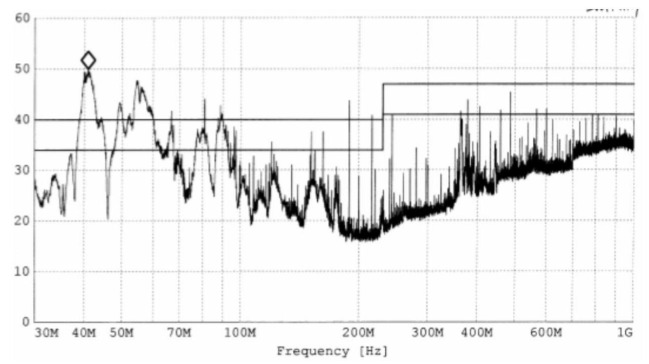

某產品 RE 測試掃描圖
當我們準備更換濾波器時, 發現濾波器接口螺釘下有噴漆, 刮掉噴漆重新進行測試, 低頻段輻射下降了 20 多個 dB。

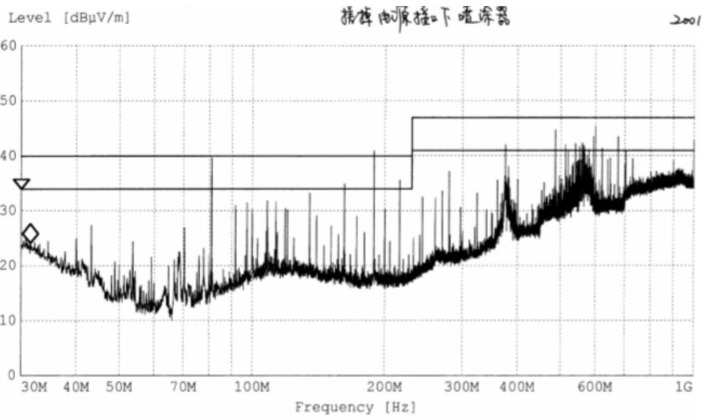

電源接口螺釘下噴漆刮掉以后某產品 RE 測試掃描圖

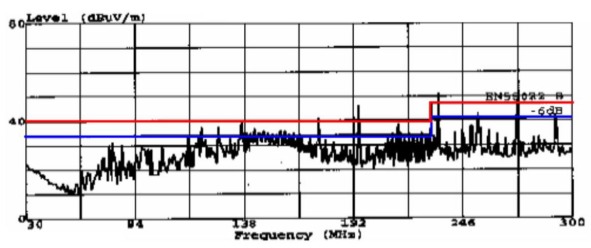

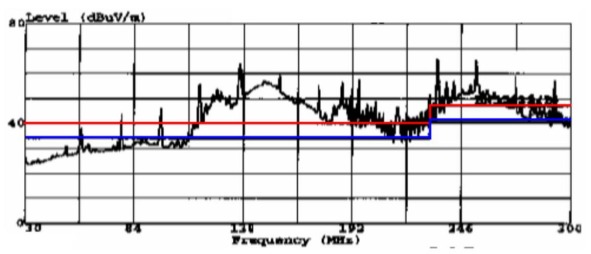

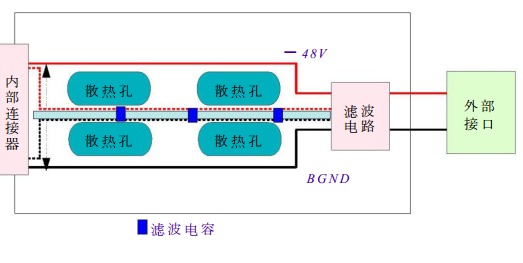

分析其原因:是因?yàn)楫?dāng)接口螺釘下面有噴漆時, EMI 濾波器接口與機箱沒有良好搭接,也就是說濾波器沒有良好接地, 導致濾波效果沒有達到,造成電源線上攜帶了騷擾信號,造成低頻段輻射超標。公司大量產品都使用了電源濾波器,要抑制共模干擾, 濾波器一定要接地良好,不是簡單的直流搭接,而是射頻有效連接,一定要通過大面積連接或者多點連接來保證接地的良好性。接地點一定要選擇機殼(參考電平處),接地不好的話, 濾波器安裝就沒有意義。 電源線布線-環路問題 在某產品輻射發射測試時, 發現在 100MHz-230MHz 頻段內嚴重超標,最大處超出了 Class B 限制線(100MHz-230MHz:40dBuV)20多dB。 經查, 該產品上有一電源濾波板, 濾波板上開了幾個大散熱孔,其電源線和回線(地線)分別沿著散熱孔兩邊走線, 形成了較大的環路, 如下圖實線所示。 這個回路很容易接收到 PCB 輻射出來的干擾信號,通過電源端口連線帶到機外。 更改后的濾波板中, 將此地線和電源線從散熱孔中間走線, 在地線和電源線之間均勻加三個電容(如上圖虛線所示) , 使濾波板上的回路面積與原先相比下降了約 75 倍, 經測試, 在 111-165MHz左右,整機輻射發射下降了近 20dBuV/m, 見下圖: 電源線在 PCB 上布線時要盡量避免兩條走線線之間形成大的信號環路, 環路越大,一方面會使接收能力增強,很容易受到系統內部其他干擾的耦合,另一方面對外輻射能力也越強;在進行電源布線設計時,兩根電源之間最好并排走線,不要分開走線。 文章轉載自網絡,如有侵權,請聯系刪除。 |
