電視機用開關電源適配器電路技術介紹

一，簡介；
開關電源擁有功耗小，效率高，體積小等明顯優勢，在電器產品電子設備中取得普遍的運用，按電路的輸出穩壓控制方式，開關電源可分成脈沖寬度調制（PWM）,脈沖頻率調制（PFM）,脈沖調率調制寬式三類，按觸發方式分成自激式和它激式兩種，這篇文章講解的開關電源適配器是脈沖寬度調制（PWM），它激式開關電源，輸出電器產品電子設備通用的12V直流穩壓電壓，輸出額定電流達6A,適用于32寸以內尺寸的液晶電視機直流輸入電源。
二，開關電源適配器的驅動電路技術講解；
這篇文章講解的開關電源采用的驅動芯片OB2269采用獨特的設計方案，是電源系統擁有較高的性價比，能符合廣大群眾的要求。
OB2269采用傳統的電流模式設計，擁有以下特點；
▲低待機功耗：低功耗間歇工作模式設計不但能夠讓整個系統在空載的情況下容易實現國際能源機構最新的推薦標準。
▲無噪聲工作：輕載和滿載的情況下都不會出現音頻噪聲。優化的系統設計能夠使系統任何工作狀態下均可安靜地工作。
▲更低啟動電流：VIN/VDD啟動電流低至4uA，可有效地減少系統啟動電路的損耗，縮短系統的啟動時間。
▲更低工作電流：工作電流約為2.3mA，可有效減少系統的損耗，提升系統的效率。
▲內置OCP補償：內置了OCP補償功能，使系統在不需要增加成本的情況下容易使得全電壓范圍內系統的OCP曲線趨向平坦，提升系統的性價比。
▲健全的防護功能：擁有過電壓防護功能(OVP)，擁有過溫度保護功能(OTP)，擁有欠壓保護功能(UVLO)，擁有輸出超載防護功能(OLP)，結合了較健全的防護功能。
▲MOSFET軟驅動：可有效的改善系統的EMI。
▲OB2269優良的EMI特點：OB2269內置的頻率抖動設計能夠很有效的改善系統的EMI特點，同時能夠減少系統的EMI成本。

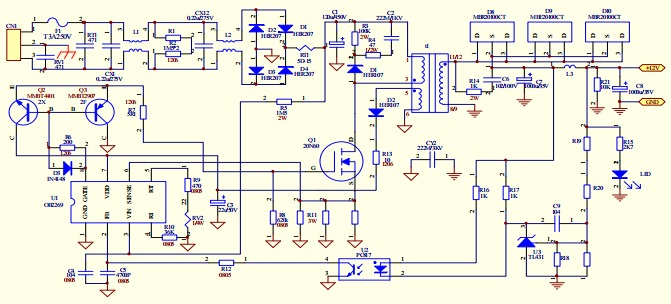

三，開關電源適配器電原理圖;

電視機用開關電源適配器電路技術介紹
文章轉載自網絡,如有侵權,請聯系刪除。
