電源適配器原理圖 | ||||||||||

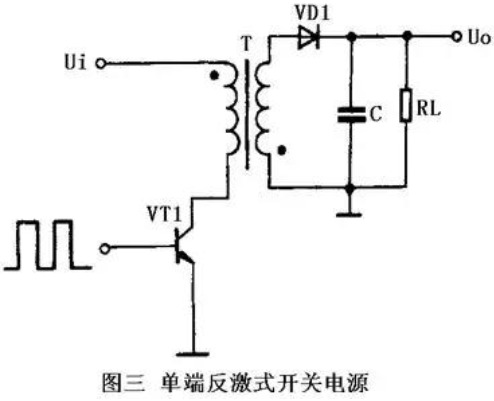

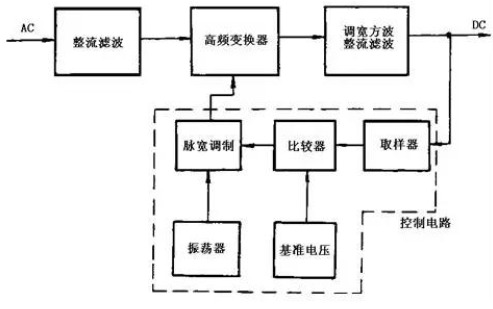

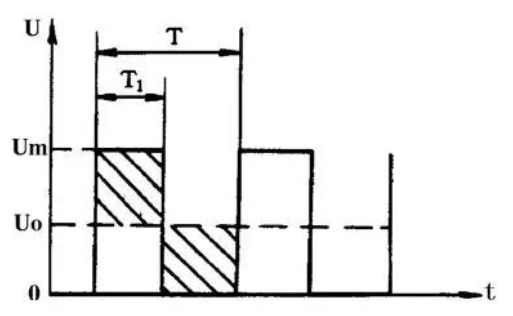

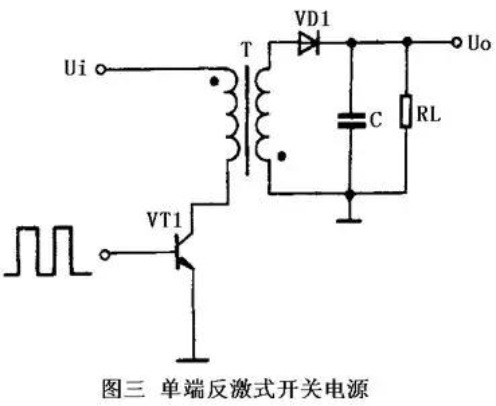

簡單來說:電源適配器就是把不穩定的電源利用開關電源的原理,通過轉化電路變成用電器所需要的恒壓直流電,給用電器供電和充電。這種轉化電路,一定有保護電路(過流保護電路,過壓保護電路,短路保護電路等),防止意外時,保護用電器不至于燒掉。開關電源與適配器都是開關電源,都由高頻開關管及其控制電路組成。適配器電源是一種穩壓開關電源,開關電源充電器是帶有浮充功能,電壓是隨電流的變小而變大,到最后是只有電壓而沒電流。 現實中我們接觸到的電源適配器多是開關電源。開關電源是指通過現代電子技術,控制開關管開通和關斷的時間比率,維持穩定輸出電壓的一種電源,電源適配器的開關電源一般由脈沖寬度調制(PWM)控制IC和MOSFET構成. 好處:轉換效率高,體積小,可以在寬電壓范圍內工作。 不足:發生故障時檢修難度較大,對電源電路干擾較大。 電源適配器已廣泛應用于各種電子設備中,本文對各類電源適配器的工作原理作一闡述。 一、開關式穩壓電源的基本工作原理圖 開關式穩壓電源接控制方式分為調寬式和調頻式兩種,在實際的應用中,調寬式使用得較多,在目前開發和使用的開關電源集成電路中,絕大多數也為脈寬調制型。因此下面就主要介紹調寬式開關穩壓電源。 二、開關式穩壓電源的原理電路圖 交流電壓經整流電路及濾波電路整流濾波后,變成含有一定脈動成份的直流電壓,該電壓進人高頻變換器被轉換成所需電壓值的方波,最后再將這個方波電壓經整流濾波變?yōu)樗枰闹绷麟妷骸?br /> 控制電路為一脈沖寬度調制器,它主要由取樣器、比較器、振蕩器、脈寬調制及基準電壓等電路構成。這部分電路目前已集成化,制成了各種開關電源用集成電路??刂齐娐酚脕碚{(diào)整高頻開關元件的開關時間比例,以達到穩定輸出電壓的目的。 三、單端反激式電源適配器 單端反激式開關電源的典型電路如圖三所示。電路中所謂的單端是指高頻變換器的磁芯僅工作在磁滯回線的一側。所謂的反激,是指當開關管VT1導通時,高頻變壓器T初級繞組的感應電壓為上正下負,整流二極管VD1處于截止?fàn)顟B(tài),在初級繞組中儲存能量。當開關管VT1截止時,變壓器T初級繞組中存儲的能量,通過次級繞組及VD1整流和電容C濾波后向負載輸出。 四、單端正激式電源適配器原理圖

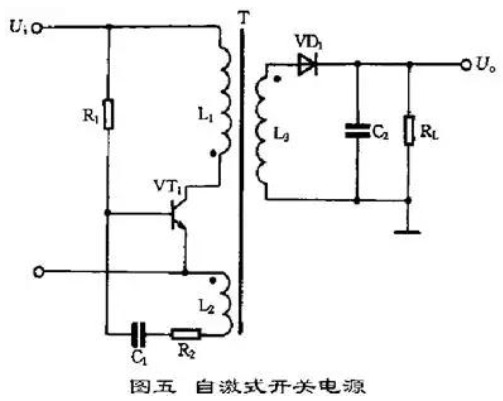

五、自激式開關穩壓電源適配器原理圖

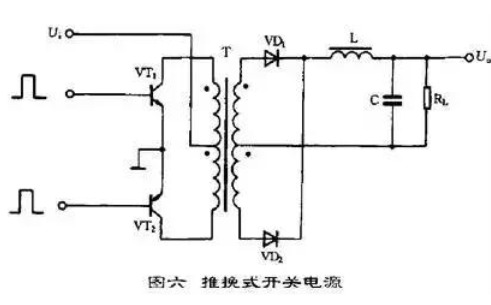

六、推挽式電源適配器原理圖

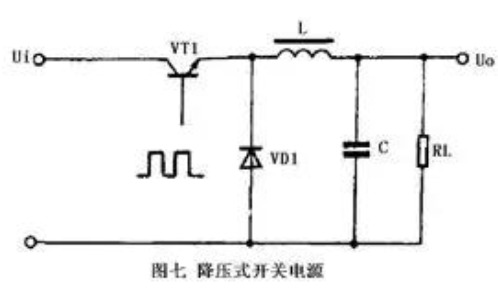

七、降壓式電源適配器原理圖
文章轉載自網絡,如有侵權,請聯系刪除。 | ||||||||||
