電源適配器的結構與特點 | |||||||||||||||||||||||||||||||||||||||||||
在AC-DC電源適配器轉換中,市電均經整流變?yōu)楦邏褐绷鳎―C),再經DC-DC轉換成負載所需的低壓直流(DC),因此DC-DC轉換器是電源適配器的組成核心,故DC-DC電源適配器也稱為DC-DC轉換器(注:因DC-DC電源適配器的調整管工作在通(ON)與斷(OFF)狀態,故也稱為開關管;又因調整管的主要功能是進行功率轉換,故也稱為功率管或功率開關管)。 電源適配器工作原理的實質是通過改變電路中調整管的導通時間來改變輸出電壓(或電流)的大小,以達到維持輸出電壓(或電流)穩定的目的。 DC-DC轉換器就是重復通/斷開關,把直流電壓(電流)轉換成高頻方波電壓(電流),再經整流平滑變?yōu)橹绷麟妷海娏鳎┹敵?。DC-DC轉換器由半導體開關、整流二極管、平滑濾波電抗器和電容等基本元件組成。當輸入、輸出間需要進行電氣隔離時,可以采用變壓器,把高頻方波電壓(電流)通過變壓器傳送到輸出側。構成DC-DC轉換器的基本元器件如圖1-3所示。圖中,UI為整流后不穩定的直流電壓;UO為經過斬波的輸出電壓;S為開關。 圖DC-DC轉換器構成的基本元器件 通過提高開關頻率,濾波電感、開關變壓器等磁性器件,以及濾波電容等都可以小型輕量化。對于DC-DC轉換器,加在開關S兩端電壓US的波形近似為方波,而通過電流IS的波形近似為三角波或有臺階的三角波,如圖所示。其占空比定義

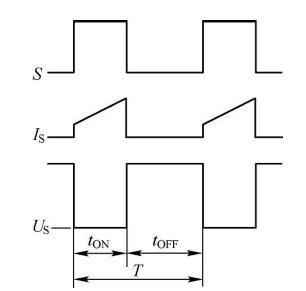

式中,T為開關S通斷周期;tON為開關S導通時間; tOFF為開關S截止時間。DC-DC轉換器的開關波形 DC-DC轉換器的開關波形(見圖1-4)控制占空比的方法有保持工作周期T不變、控制開關通/斷時間的脈寬調制(PWM)、保持導通時間tON不變、改變工作周期T的頻率調制(PFM)。但在開關頻率較低時,頻率調制(PFM)方式需要較大的隔離變壓器與輸入/輸出濾波器,這樣既不經濟,也使其體積過大,現實中難以接受,故這種工作方式的開關頻率要足夠高。 桌面式電源適配器與線性電源適配器相比具有較多的優點,見表。
高品質電源充電器的主要優點
電源適配器雖然有很多優點,但也存在一些問題影響著電源適配器的生產或應用,見表。
電源適配器的主要缺點
