反激拓?fù)涞碾娫催m配器電磁原理

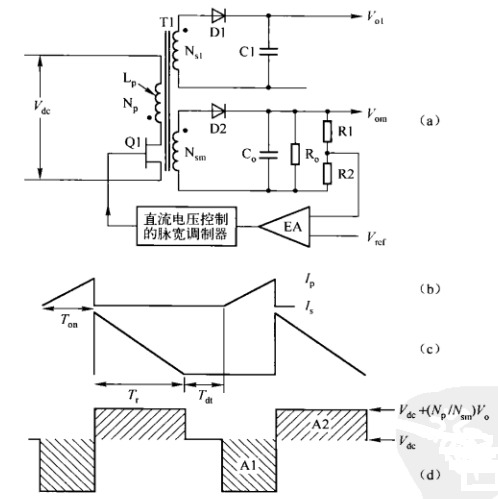

從圖中繞組同名端的標識可見，當開關管Q導通且初級流過電流時，次級沒有電流流動。這一點與電源適配器正激拓?fù)漕?lèi)型變換器完全不同，電源適配器在正激拓?fù)漕?lèi)型變換器中，當電流流過初級時，次級也有電流流動，即初級電流流入同名端時，次級電流流出同名端。

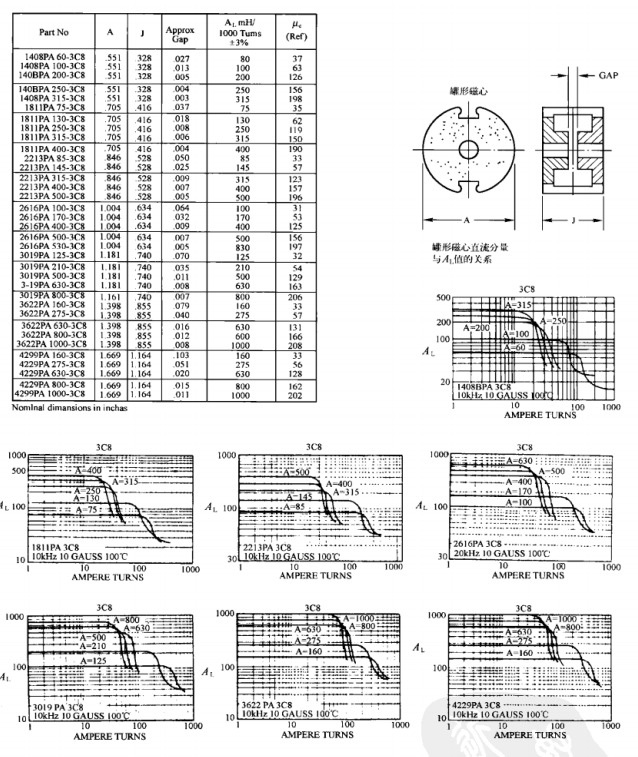

圖示出了不同氣隙下的A曲線及飽和開始的臨界拐點。從圖中可見，氣隙越大，A1值越低，飽和拐點的安匝數也就越高。若能得到所有磁心在不同氣隙下的A值曲線，則可依據曲線讀出A值，再根據式計算出選定氣隙下得到某一給定電感值所需要的繞組匝數。從曲線的拐點可知，在給定的初級電流下磁心飽和的安匝數。

從圖可以看出，對于　Ferroxcube38鐵氧體材料，這個拐點并不是很確定，大約為2500。因此，將2500代人式，即可求出飽和安匝數。在式中，由于A一般都很大，氣隙長度L遠大于L，因此通常情況下式中磁密主要由氣隙長度L決定。
