晶振兩旁的電阻和電容究竟有什么功用? | |||||

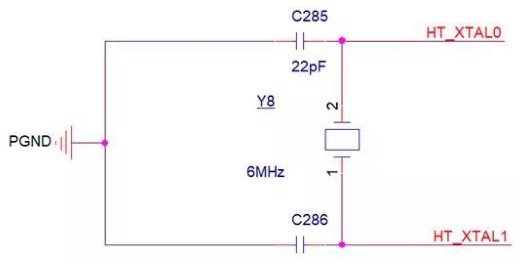

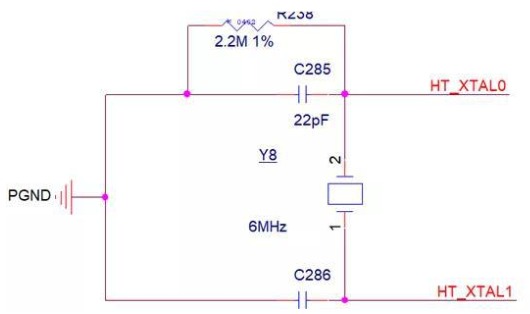

掃描儀電源適配器背景知識 晶體振蕩器是指從一塊石英晶體上按一定方位角切下薄片(簡稱為晶片),石英晶體諧振器,簡稱為石英晶體或晶體、晶振;而在封裝內部添加IC組成振蕩電路的晶體元件稱為晶體振蕩器。其充電器一般用金屬外殼封裝,也有用玻璃殼、陶瓷或塑料封裝的。 晶振一般的應用有: 1.通用晶體振蕩器,用于各種電路中,產生振蕩頻率。 2.時鐘脈沖用石英晶體諧振器,與其它元件配合產生標準脈沖信號,廣泛用于數字電路中。 3.微處理器用石英晶體諧振器。 4.CTVVTR用石英晶體諧振器。 5.鐘表用石英晶體振蕩器。 今日問題 在日常的充電器電路設計中,我們經常用到晶振,而在晶振的兩端我們經??吹接须娙莺碗娮璧纳碛?,比如下方兩個圖。那么這樣的電容和電阻究竟有何作用呢?它們的數值又是如何選取的呢?大家可以結合理論和實際項目給到自己的看法。
由當前中國PCB設計培訓的領頭羊---凡億教育團隊牽頭和發起的Maxim芯片設計實戰眾籌來啦!以超低功耗、高成效、高度集成的微控制器MAX32660為核心,做一款MAX32660的芯片評估板(開發板),以此充電器廠家給大家介紹和學習“軟硬件設計的實戰全過程”!參與PCB設計競賽還有機會獲得由CEAC國家教育認證頒發的PcbLayout工程師證書!
文章轉載自網絡,如有侵權,請聯系刪除。 | |||||
