確定電源適配器工作方式的因數

電源適配器完全能量傳遞

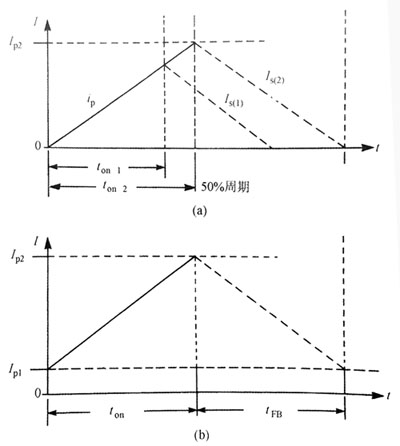

      如圖所示，如果反激電流在Q1的下一導通周期之前達到零，系統工作于完全能量傳遞方式。即導通期間儲存在變壓器原邊電感中的所有能量，在下一儲存周期開始之前，即在反激期間全部傳遞到輸出電路。如果反激電流在Q的下一導通周期之前沒有達到零，則系統工作于不完全能量傳遞方式。

電源適配器不完全能量傳遞

       如圖中所示電路，如果反激電流在導通期間增加，關斷期間相應減小，則導通期間變壓器儲存的能量較多。穩態工作時，該多出來的能量在關斷期間分離出來。如果輸入和輸出電壓保持恒定，可以看出負載電流必然增加以轉移多余的能量。

       因為原、副邊的電壓和電感為常數，輸入、輸出電流特性的斜率不會改變。更進一步，在穩態時，正向和反向增加到變壓器的伏秒必須保持相等。因此增加導通期間，如圖所示，會建立一個新的工作條件。

       如果在此情況前負載增加，導通期間開始時電流不為零，它等于關斷期間結束時的值（具有允許的匝比）。由于反激階段結束時，部分能量保存在磁場中，這稱為連續工作方式或不完全能量傳遞。由于副邊電流波形的面積大于直流部分，故負載電流必須更大，以保持穩態條件。

      注意：“不完全能量傳遞”期間整個系統的情況不會混亂，因為在穩態條件下，導通期間輸入到變壓器的所有能量將在反激期間傳遞到輸出。

      本例中，增加導通期間，引起從完全到不完全能量傳遞的轉換。可是，以下等式表明事實上工作方式是由4個因數控制的，即輸人電壓，輸出電壓、古空比以及變壓器的比。

      如前所述，在穩態條件下，導通期間磁通密度的變化必須等于反激期間磁通密度的回返變化。因此

       從該式可以看出，如果要建立磁通密度的穩定工作點，原邊的每匝伏秒必須等于副邊的每匝伏秒。

      正向時，控制電路調整導通時間以確定原邊峰值電流，可是在反激期間，輸出電壓和副邊匝數是常數，反激期間必須自調節，直到建立起相對于變壓器磁通密度的新穩定工作點。它可以繼續調節直到下個導通期間開始。

       在下個導通期間之前，反激電流在臨界點剛好達到零，占空比或負載的進一步增加會使系統從完全向不完全能量傳遞方式轉移，在該點，不需要進一步增加脈寬來傳遞更多的電流，其輸出阻抗變得非常低。因此，變換器的傳遞函數變成一個低阻抗雙極點系統。
