防止用戶把交流市電接到DC端口

解決方案2

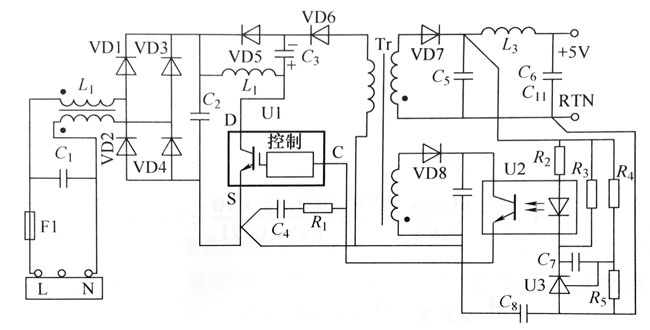

考慮交直流共用一個輸入端口和電路的簡單性,可以采用單級變換方式實現,整機電路如圖15-23所示?

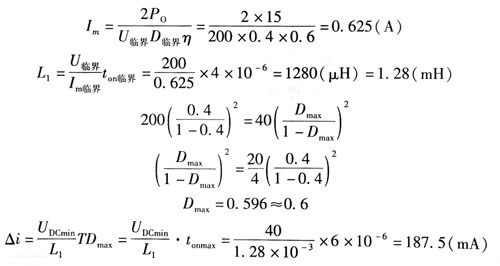

電源適配器電路原理已在第1章的基本變換器的演化中論述,這里不再贊述?以下是與方案1的輸入/輸出參數相同的單管變換的電感與變壓器的參數以及開關管的狀態計算?

這種設計電源適配器方式從哪里入手呢?也就是說電感如何確定?開關管是什么樣的工作狀態?

一般情況下在高電壓輸入電壓時不宜工作在電感電流連續狀態,其原因是電感電流連續狀態下的輸出尖峰電壓比電流斷續工作狀態高,在高輸入電壓下尤為明顯?因此,在高輸入電壓下是不宜工作在電流連續狀態的?而既有電流連續又有電流斷續,如何確定電感電流臨界的狀態?最好的解決方案是在兩個輸入電壓等級之間設定電流臨界點?通?？梢赃x擇交流220V的下邊界(220×(1-20%)V的176V,整流濾波后的電壓200V)為電感電流臨界點?對于應用耐壓為700V的TOP Switch可以設置電流臨界時的占空比為0?4,對應的第一級yback輸出電壓為

折算到交流220V+20%(264V)輸入的整流輸出電壓為370,由于以整流輸出電壓在200V以上時電感電流為電流斷續狀態這時的占空比是20V的0?54倍,為21pS;開關管上的電壓為

即使可能出現50~70V的過沖電壓(僅僅是電感就不會產生像變壓器那樣高的過沖電壓),但是仍低于TOP Switch的700V?上述兩個結果,既可以在較高的輸入電壓時有比較大的占空比,開關管上的電壓又低于700V,因此,對于TOP Switch來說應該是合適的?
