電源適配器為什么要用箝位電路

電源適配器反激式變換器多數為單管模式,這樣開關管上的電壓就是直流母線電壓?變壓器復位電壓(反沖電壓)和變壓器漏感的感生電動勢?前兩者的電壓都是確定值,也是必須計算在內的?而變壓器漏感產生的感生電動勢則是不希望出現的,特別是開關管的關斷速度極快時,變壓器漏感的感生電動勢將非常高!即

e=L(di/dt)

  對于MOSFET來說,在100ns內關斷峰值電流絕對是正常的?如果反激式電源適配器的輸出功率為24W?開關頻率為63kHz?交流電源適配器電壓范圍85~265V,對應的變壓器漏感將達到20~50uH,開關管峰值電流1.5A~2A?這時變壓器漏感所產生的感生電動勢為300V-1kV在最高直流母線電壓(370V)?變壓器復位電壓(80V),開關管將承受的電壓為750-1450V?如果采用耐壓1500V的MOSFET作為開關管絕對是不可行的,也是在工程上不允許的,需要將開關管的耐壓降低到600-700V?這樣就需要對開關管的電壓進行箝位?以限制開關管的實際工作電壓峰值。

最常見的箝位電路是RCD箝位電路?電壓瞬變二極管箝位電路和繞組式箝位電路?

RCD箝位電路

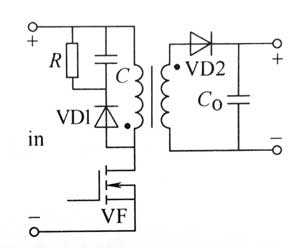

  RCD箝位電路如圖71所示?

  其基本原理為將變壓器漏感儲能轉移到箝位電容器中,即

式中Lr---變壓器漏感;

    Im---開關管峰值電流;

    V2---箝位后箝位電容器電壓;

V1---箝位前箝位電容器電壓?對應的拍位電容的電容量應為
