接觸電流和斷電插頭放電量

接觸電流指當人體接觸設備的一個或一個以上可觸及零部件時通過人體的電流。為了確定端子的零部件或接觸件是否危險帶電，接觸電流在任意一個零部件或接觸件與試驗時所用的電源的任意一級之間進行測量。使用 GB8898 的附錄 D 規定的測量網絡測量接觸電流，對于交流如果U1 ＞ 35 V ( 峰值)以及 U2 ＞ 0.35 V ( 峰值) 或者對于直流 U1 ＞ 1 V，就認為端子的零部件或接觸件是危險帶電的。大量試驗表明，在隔離元件中，通過跨接在初次級間的Y電容的漏電流對整機的接觸電流貢獻很大。電容量越大，電壓越高，接觸電流也就越大。因此，在解決電磁
兼容共模干擾問題的同時，有效減少電容中的漏電流，將整機接觸電流控制在標準限值范圍內，是工程師們?cè)O(shè)計的重點。
對預定要用電源適配器插頭與電網電源適配器連接的設備，其設計應當確保在插頭從電源適配器插座拔出 2 s后，當接觸插頭的插腳或插銷時，不得因電源適配器電容器存儲的電荷而產生電擊危險。插頭放電實際上是考核跨接在火線和零線之間的 X 電容的放電能力。 X 電容兩端的電壓為 Uc = U0×e-t/rc （1）式中：Uc 為 X 電容兩端的電壓，t 為放電時間，r 為放電電阻阻值，C 為 X 電容容量，U0 為初始時刻 X 電容兩端的電壓，等于電網電源適配器電壓。從方程中可以看出，提高放電電阻阻值以及 X 電容容量可以加快 X 電容放電。由于電磁兼
容差模干擾測試對 X 電容的電容量有要求，不能盲目減少 X 電容的電容量，因此，工程師設計的時候，需要在解決電磁兼容差模干擾、減少元件使用成本等問題基礎上合理地減小放電電阻阻值。

電源適配器電氣間隙和爬電距離
電源適配器電氣間隙的尺寸應當確保進入設備的瞬態過電壓和設備內部產生的峰值電壓不會擊穿該電氣間隙；爬電距離的尺寸應該確保在給定的工作電壓和污染等級下不會出現絕緣閃絡或擊穿，它們是安規認證中最重要的的項目之一。
電源適配器板中零線和火線之間的最短距離要滿足基本絕緣的要求，保險絲兩個引腳之間的最短距離要滿足基本絕緣的要求，初級電路和次級電路之間的距離要滿足加強絕緣的要求，并且需要選用滿足雙重絕緣或者加強絕緣要求的元件（比如 Y 電容、變壓器、光耦）進行隔離。對于一類設備而言，危險帶電部件與接地金屬外殼、螺釘、端子等可接觸零部件之間的距離要滿足基本絕緣
要求，與未接地的金屬外殼、螺釘、端子等可接觸零部件之間的距離要滿足加強絕緣要求。對于二類設備而言，危險帶電部件與金屬外殼、螺釘、端子等可接觸零部件之間的距離要滿足基本絕緣要求。對變壓器進行結構檢查，初級線圈與鐵芯之間的距離要滿足基本絕緣要求，次級線圈與鐵芯之間的距離要滿足附加絕緣要求，初級線圈與次級線圈之間的距離要滿足加強絕緣要求。

防火
設備的設計應當盡可能做到防止著火和火焰的蔓延，并且不得對設備的周圍引起著火的危險。
建議采取下列措施來實現：
1）在設備的設計上和生產上采用良好的技術措施，以避免產生潛在引燃源；
2）與潛在引燃源臨近的內部零部件使用低可燃性的材料；
3）采用防火防護外殼限制火焰蔓延。距潛在引燃源的距離和相應的可燃性等級見表 1。

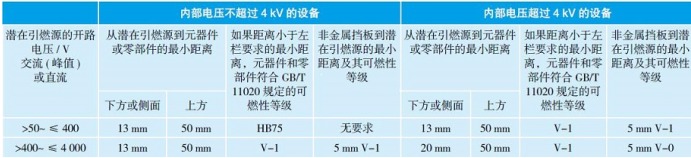

表 1 距潛在引燃源的距離和相應的可燃性等級
距潛在引燃源的距離和相應的可燃性等級
結語
隨著音頻功放產品在我國的普及，接觸音頻功放設備的用戶也越來越多，產品的安全性能顯得尤為重要。本文結合標準對音頻功放設備的安規測試和認證中遇到的問題進行了深入剖析，提出了解決問題的辦法，希望電源適配器制造廠商在提高產品性能、打造自身品牌的同時，特別要重視影響到千萬用戶生命安全的質量問題。
