接口連接器等部位放電問題

對于接口、復位按鈕、鍵盤以及顯示屏等部位的放電問題同一類設備;

三類設備靜電問題處理

絕緣外殼設備,靜電試驗主要針對絕緣外殼(空氣放電)、金屬連接器的外殼(直接放電)、塑膠連接器的外殼(空氣放電) ,面板上的一些復位按鈕、撥碼開關以及指示燈等部位。

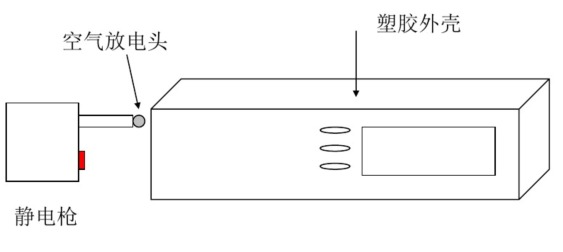

對設各絕緣外殼的空氣放電

解決此類問題的原則對策是空間隔離;

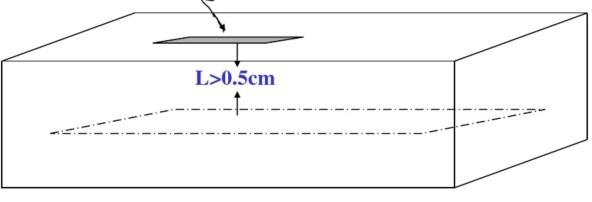

一般來說, 在絕緣物體上空氣放電是難以放出來的, 但是如果附近有金屬件, 則空氣放電會對該金屬件放電, 所以, 解決此類問題的最有效方法是使設備內部的單板和絕緣外殼有足夠的距離, 特別是絕緣外殼孔縫附近的PCB板必須和結構孔縫保持足夠的距離。

對金屬連接器的外殼接觸放電

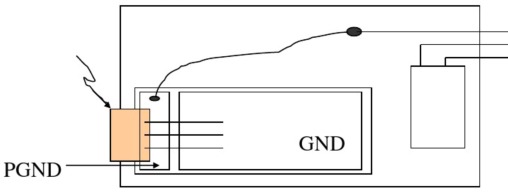

分兩種情況, 一、 金屬外殼不是該連接器內信號線的回流地 (如232串口) ,如下圖,采用的處理方法為:

- 單板上劃分出PGND和GND;

- 連接器金屬外売接PGND;

- PGND通過接地電纜接大地;

- PGND和GND無任何連接;

- 每根線對PGND接TVS管進行靜電脈沖抑制。

對金屬連接器的外殼接觸放電

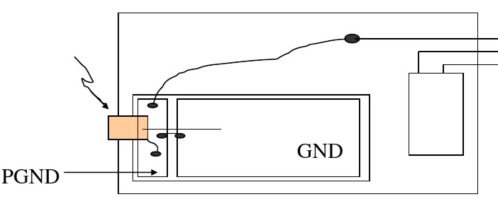

二、 金屬外売是信號線的回流地線, 如音視頻端子等, 處理方法有:

- 單板分PGND和GND;

- 金屬外売接PGND, PGND和GND通過短線和GND相連(或0歐姆電阻) ;

- PGND通過接地線接大地;

- 信號線對PGND接TVS管進行靜電脈沖抑制 。

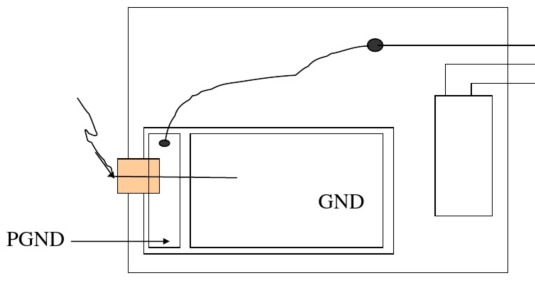

對塑膠連接器的外殼空氣放電

對塑膠外殼空氣放電實驗時, 靜電槍會對連接器的插針放電 (因為距離很近) ,處理方法是:插針所在的信號線對PGND并TVS管進行靜電抑制。

對其他部位放電

對復位按鈕、撥碼開關、鍵盤、顯示屏等部位放電的處理方法同一類設備。

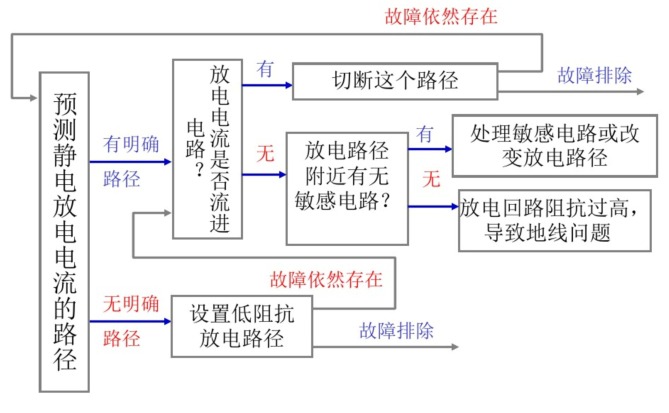

直接放電試驗問題診斷
