電源適配器保護電路

軟啟動電路

電源適配器的輸入電路大都采用整流加電容濾波電路?在輸入電路合閘瞬間,由于電容器上的初始電壓為零,會形成很大的瞬時沖擊電流,如圖2-58所示?特別是大功率電源適配器輸入采用較大容量的濾波電容器,其沖擊電流可達100A以上?在電源接通瞬間,如此大的沖擊電流幅值,往往會導致輸入熔斷器燒斷,有時甚至將合閘開關的觸點燒壞?輕者也會使空氣開關合不上閘?上述原因均會造成電源適配器無法正常使用?為此,幾乎所有的電源適配器都在其輸入電路中設置防止沖擊電流的軟啟動電路,以保證電源適配器正常而可靠地運行?

1.熱敏電阻防沖擊電流電路

  熱敏電阻防沖擊電流電路如圖2-59所示,它利用了熱敏電阻R的負溫度系數特性?在電源適配器接通瞬間,熱敏電阻的阻值較大,達到限制沖擊電流的作用?當熱敏電阻流過較大電流時電阻發熱而使其阻值變小,電路處于正常工作狀態?熱敏電阻防沖擊電流電路一般適用于小功率電源適配器?由于熱敏電阻的熱慣性,重新恢復高阻需要時間,故對于電源斷電后又需要很快接通的情況,有時起不到限流作用

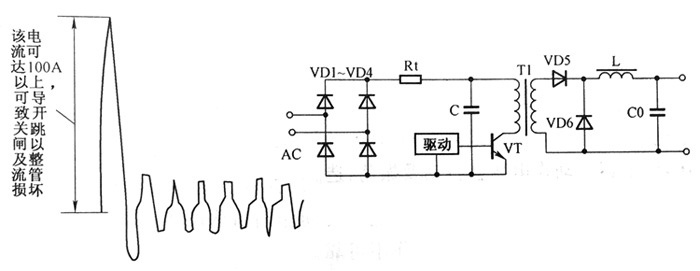

2-58合閘瞬間濾波電容電流波形圖      2-59熱敏電阻防沖擊電流電路

2.SCR-R電路

  該電路如圖2-60所示?在電源瞬時接通時,輸入電壓經整流橋VD1~VD4和限流電阻R對電容器C充電?當電容器C充電到約80%的額定電壓時,逆變器正常工作,經主變壓器輔助繞組產生晶閘管導通并短路限流電阻R,電源適配器處于正常運行狀態。

這種限流電路存在如下問題:當電源適配器瞬時斷電后,由于電容器C上的電壓不能突變,其上仍有斷電前的充電電壓,逆變器可能還處于工作狀態,保持晶閘管繼續導通?此時,若馬上重新接通輸入電源,會同樣起不到防止沖擊電流的作用。

3.具有斷電檢測功能的SCR-R電路

  該電路如圖2-61所示?它是圖2-60所示電路的改進型電路?VD5?VD6?VT1?RB?CB組成瞬時斷電檢測電路,時間常數RBCB的選取應稍大于半個周期?當輸入發生瞬間斷電時,檢測電路得到的檢測信號,關閉逆變器功率開關管VT2的驅動信號,使逆變器停止工作,同時切斷晶閘管SCR的門極觸發信號,確保電源重新接通時防止沖擊電流。
