電源軟線從夾緊裝置松 脫試驗的案例分析

案例問題

某攪拌機電源軟線帶有 EMC 抗干擾磁環，如圖 1 所示，進 行 GB 4706.1-2005 標準 27.3 電源軟線松脫試驗時，發現在磁環后的電源軟線中接地導線“相對較長”，后于載流導線被 繃緊，是否符合標準要求?

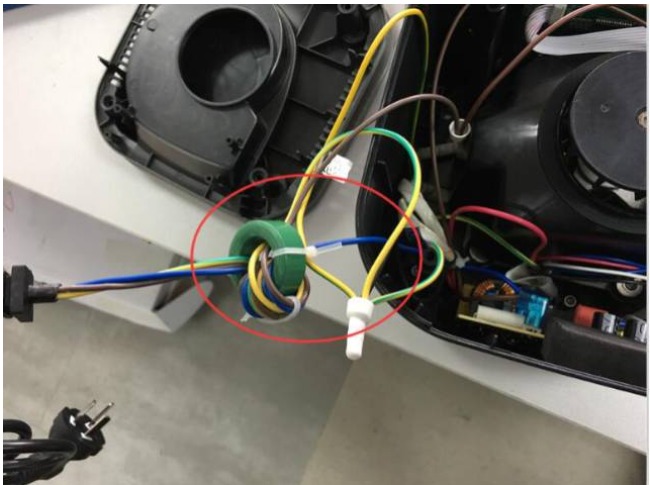

 圖 1 電源軟線在 EMC 抗干擾磁環后接地導線“相對較長”

 標準條款

GB 4706.1-2005《家用和類似用途電器的安全 第 1 部 分：通用要求》標準

27.3 如果帶有接地連接的可拆卸部件插入到器具的另一部 分中，其接地連接應在載流連接之前完成。當拔出部件時，接 地連接應在載流連接斷開之后斷開。

帶電源軟線的器具，其接線端子或軟線固定裝置與接線端子 之間導線長度的設置，應使得如果軟線從軟線固定裝置中滑 出，載流導線在接地導線之前先繃緊。

案例分析

根據 GB 4706.1-2005 標準 27.3 條款規定，標準本意是考 慮“萬一”電源軟線固定裝置失效，仍能保證電源軟線中的接 地線是在載流連接斷開之后斷開，所以測試時，應該將電源軟 線固定裝置處失效，在外部拉扯電源軟線。

松開電源軟線固定裝置，蓋好蓋子，任意角度往外拉電源軟 線，如圖 2 所示。

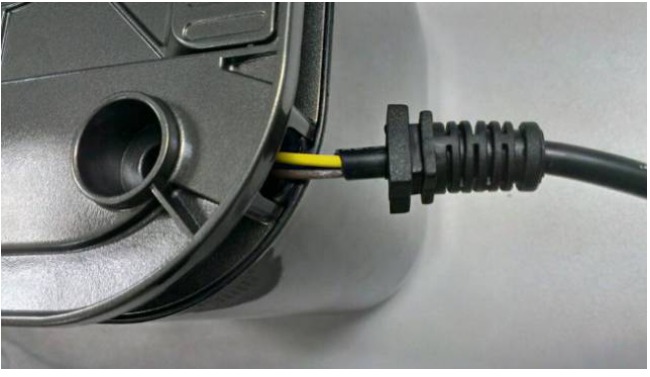

圖 2 松開電源軟線固定裝置拉電源軟線

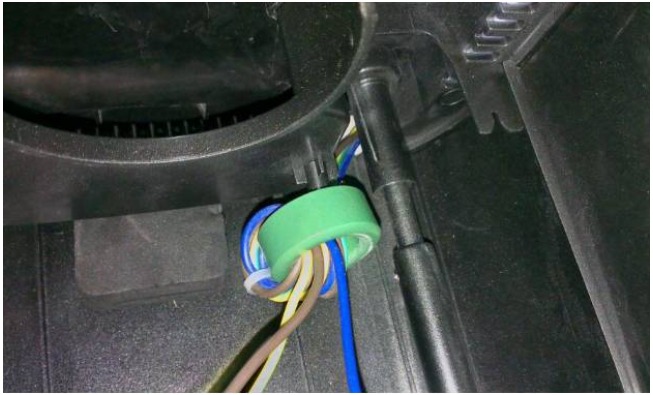

圖 3 EMC 抗干擾磁環卡住

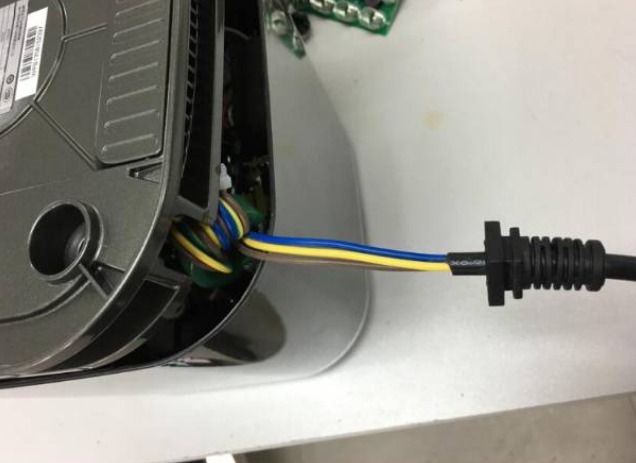

圖 4 接地導線先于載流導線被繃緊

實際結果是磁環先卡在外殼上，接地導線先于載流導線被繃 緊，不符合 GB 4706.1-2005 標準 27.3 條款的要求。

設計、生產時可以考慮在電源軟線模壓夾緊裝置與磁環之 間，使接地導線有更長的“冗余量”，如圖 5 所示，以保證接 地導線后于載流火線和零線被繃緊。

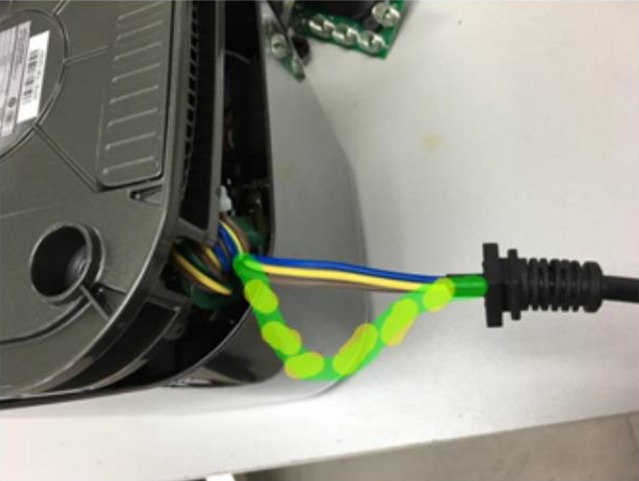

圖 5 接地導線有冗余量

筆者遇到類似的某電風扇錯誤試驗方法案例，如圖 6 所示。 錯誤的試驗方法：要打開產品外殼，在內部拉扯電源軟線， 如圖 6 所示。

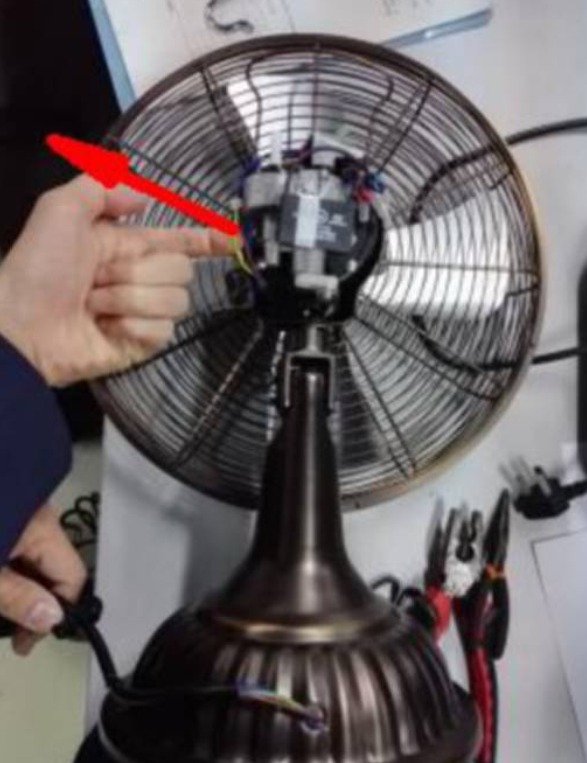

圖 6 打開外殼在內部拉扯電源軟線

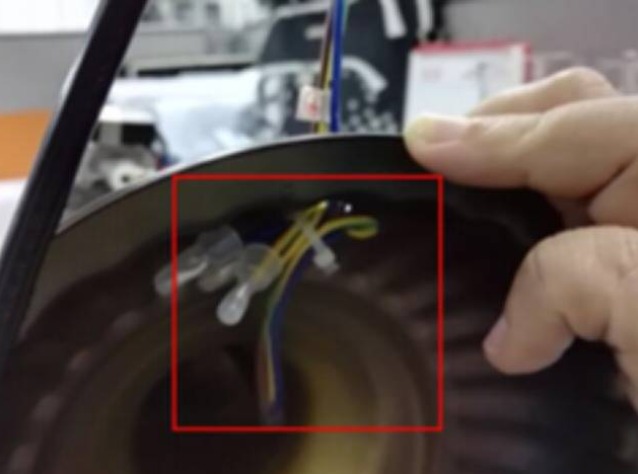

正確的試驗方法：應從電源軟線固定裝置處松開，在外部拉 扯電源軟線。如圖 7 所示，閉型接線端子（也稱壓線帽） “卡”在外殼上。

圖 7 松開軟線固定裝置在外部拉電源軟線
