電子器件選型分類

減少電磁干擾（EMI）的發生、并提高抗電磁干擾的能力是電磁兼容（EMC）的核心部分。對電子元器件選型來說， 選型原則也可以分為兩部分：一種是 EMI 較小的器件，一種是抑制 EMI 的器件。

具有高輻射源的器件，包含開關電源， 時鐘源（泛指能夠產生周期行信號的 IC 器件），以及光電轉換器等。首先是器件本身的對外輻射。

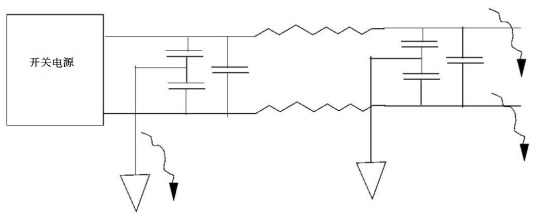

這種器件本身的對外輻射無論是在器件模型描述中還是通過 EMC 仿真都不能反映出其實際情況，只有通過測量才能夠判斷是否滿足 EMC 要求。其次， 這些器件由于本身輸出具有一定周期的信號，所以可以產生很強的對外干擾。 這種對外干擾對于開關電源來說，主要靠傳導方式傳導到電源線上，然后通過電源線對外輻射，在頻譜圖上表現為低頻干擾；也可能耦合到單板的 PGND 上，通過對外線纜產生輻射。

實踐證明， 輻射發射問題大部分都是由于時鐘源直接或者間接引起的。 這里的時鐘源，不僅包含直接產生時鐘信號的晶振，晶體， 時鐘驅動器，而且包含具有時鐘驅動能力的 IC 芯片。地址總線或者數據總線其信號在一定條件下也可能具有周期性，因此總線驅動器也可以看作是時鐘源。對于時鐘源來說，主要考慮信號的頻率和信號質量。 時鐘頻率應該是在滿足性能要求條件下的最低頻率，信號質量要求上升、下降沿盡量緩。信號質量可以通過外接電路以及布線，布局來實現?；兊牟ㄐ慰梢詫е聫娏业?EMI。

光電轉換器是一類比較特殊的器件， 這類器件本身能夠產生較大的輻射，因此器件本身的屏蔽效能是影響其 EMC 性能的重要因素。

抑制 EMI 的元件包含電容，電感，共模厄流圈，接口濾波器，磁珠以及具有屏蔽作用的接口連接器，導電布，簧片等。電容是最普通的 EMI 抑制原件，其選型的主要原則就是引線電感和電阻要盡量小。電感一般用于和電容共同組成濾波電路。共模厄流圈實質上也是一種電感，在選用的時候，要考慮的因素主要是通流量，在滿足通流要求的條件下選擇電感要盡量大。接口濾波器目前公司采用的是堅力和中石兩家的產品，基本上能夠滿足各類產品的需要。

鐵氧體磁珠是近年來發展并得到大量使用的 EMI 器件。我司目前有 11 個片式鐵氧體磁珠的編碼， 其中 10070007、 10070008、 10070010、 10070011 在我司產品中應用最為廣泛。 鐵氧體磁珠的參數主要有直流電阻（MAX） 、 100MHz 時的阻抗、 額定電流等。直流電阻指磁珠在直流情況下表現出來的阻值，通常電源線上要求有較低的直流電阻；100MHz 頻點上所測試的交流阻抗可以代表其抑制能力。一般同一系列磁珠 100MHz 阻抗越高，抑制能力越強；額定電流則規定了器件正常工作時的電流。 鐵氧體磁珠具有較強抗浪涌能力，一般可以直接放在電路的最外級。

屏蔽材料，包括實心金屬材料，如金屬板、金屬箔、以及小孔金屬材料，如金屬網、沖空金屬板和偽均勻金屬材料，如金屬化噴涂等。 為了提高屏蔽效能選擇屏蔽材料時候要考慮下面因素。

1 材料特性。

 對輻射發射起主要作用的是表面噴吐材料的特征。譬如灰鎳噴涂的效果就比較差，金屬表面的導電性能較低，搭接阻抗較大。

2 可安裝性。

 質量再好的材料如果不能很好的安裝也不會達到理想的效果。
