電源適配器輻射發射測試要求

輻射發射測試考察的是設備在正常工作時候?qū)χ車h(huán)境在空間上造成的干擾的程度。根據受試設備使用的環境不同，受試設備傳導發射需要滿足的極限值分為A、B 兩級，分別對應兩類設備。

B 級設備是指主要在生活環境中使用，可包括

——不在固定場所使用的設備，例如靠?jī)?nèi)置電池供電的便攜設備；

——靠電信網絡供電的電信終端設備；

——個人計算機以及相連的輔助設備。

注：所謂生活環境是指那種有可能在離相關設備10m 遠的范圍內使用廣播和電視接收機的環境。A 級設備是指除了B 級以外的設備。

測試限制

不同的標準在測試的頻率范圍限制以及相應的場強限制有所不同。下表是EN 55022(1999)、ETS 300-127(1999)、FCC Part15(1998)、GB9254(1999)對30－1GHz 范圍內，3m 測試暗室的限值的要求。

被測設備布局對于美國的FCC Part 15，頻率限制范圍與被測設備自身的最大工作頻率有關。

被測設備自身的最大工作頻率頻率限制范圍1.705 - 108 30M－1G108 - 500 30M－2G500 - 1000 30M－5G大于 1000MHz 30M—Min（5×f，40GHz）

測試布置

由于輻射發射測試布局與測試結果有密起關系，因此在測試中必須注意：

被測設備線纜，應該仔細理順，分別處理，多余部分捆扎成30－40cm 的線束。

保證線纜能夠在空間水平放置至少1m，垂直放置至少1m，對多于部分可以用磁環或者鐵氧體去耦鉗進行隔離，消除線纜末端其它設備對被測設備的干擾。

測試儀器布局

試驗系統的組成

試驗系統由以下幾部分組成：

－－測試接收機；

－－接收天線：

－－輔助設備和監測設備；

－－轉臺；

－－天線塔；

－－受試設備。

測試時候，根據設置的腳教本，被測設備在轉臺上可以360 度旋轉，同時天線可以在天線塔上進行上下移動并且可以改變極性。測試腳本需要找出并需要記錄被測設備的最大輻射狀態（包括天線高度，極化方式，轉臺角度等），然后用接收機測試出在所要求的頻率范圍內各點的最大發射值。

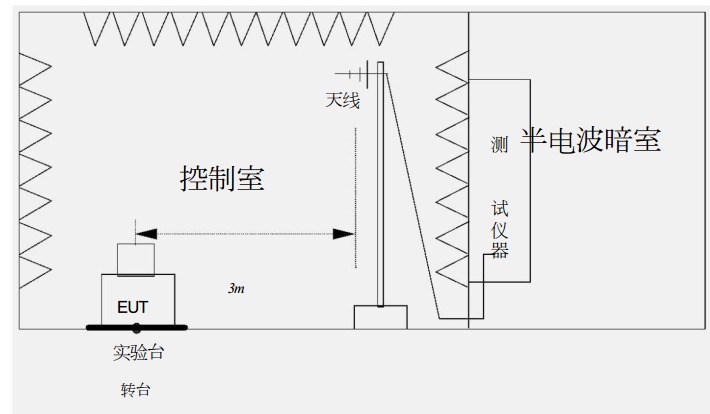

圖1.輻射騷擾測試設備布局圖
