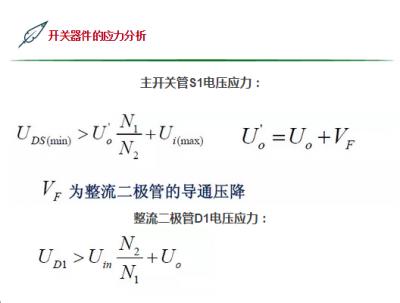

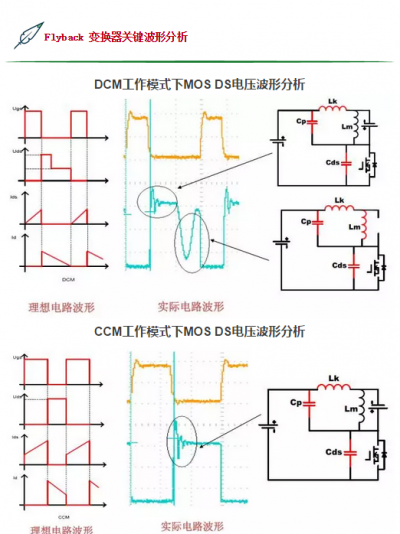

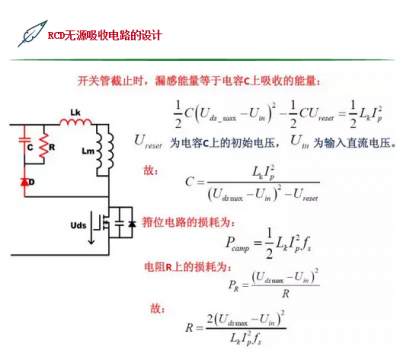

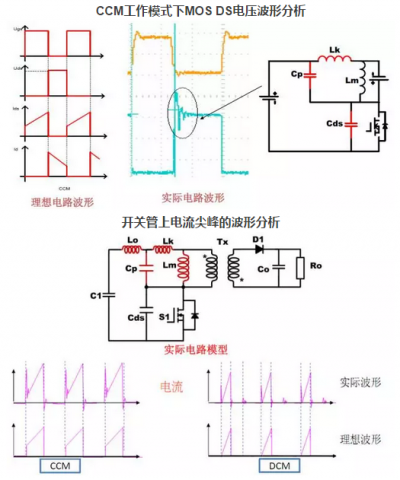

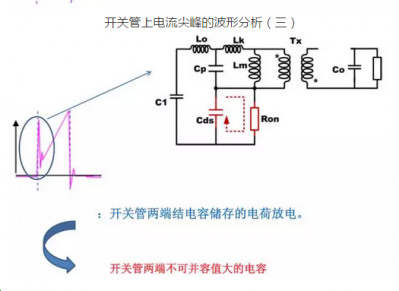

電源原理分析.波形分析.應力計算

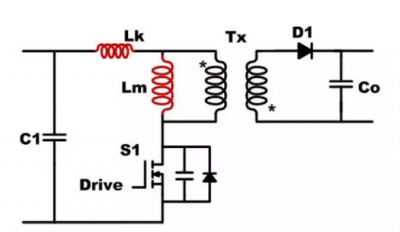

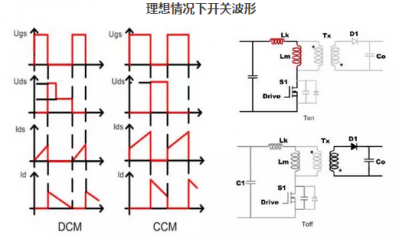

電源適配器生產廠家Flyback變換器模態分析

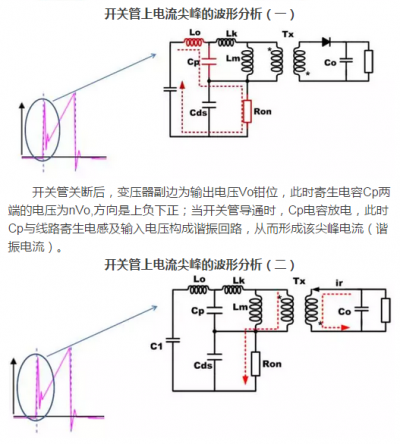

ON:開關管導通，變壓器原邊充電，二極管判斷，負載由輸出濾波電容供電。
OFF：開關管關斷，二極管導通，變壓器儲存能量通過二極管各負載側傳送。
基本輸入輸出關系：

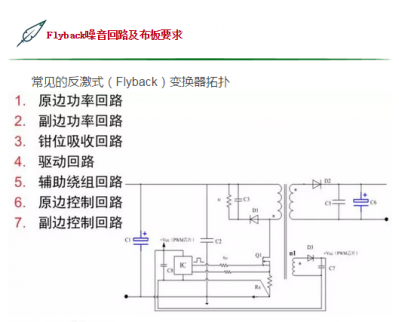

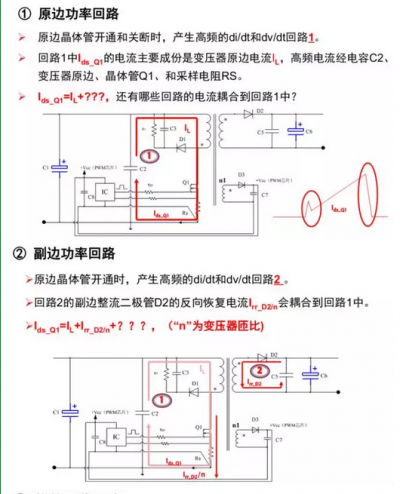

單點接地，避免回路間耦合；

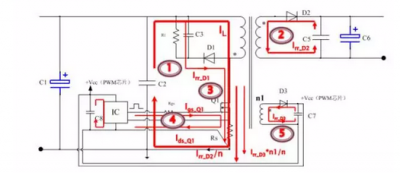

利用高頻電容，縮小高頻回路面積；

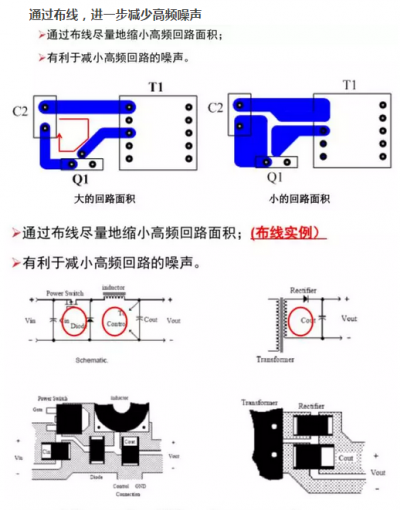

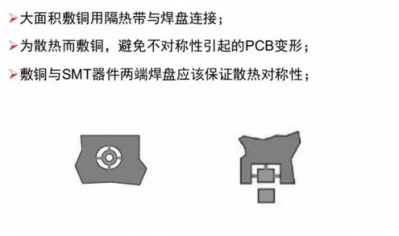

通過布線，進一步地減小高頻噪聲；

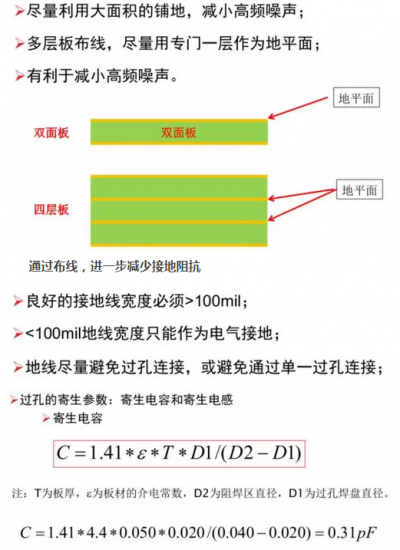

通過布線，盡量減小接地阻抗；
單點接地，避免回路間耦合；
關注敏感的控制回路；

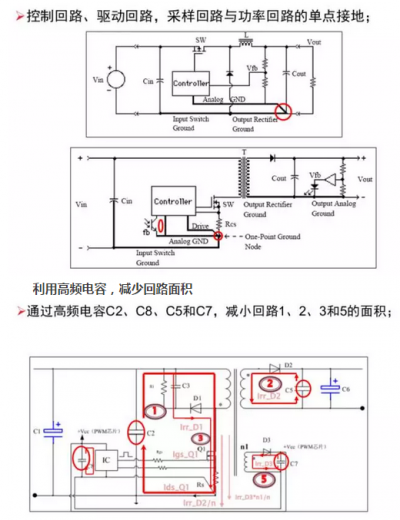

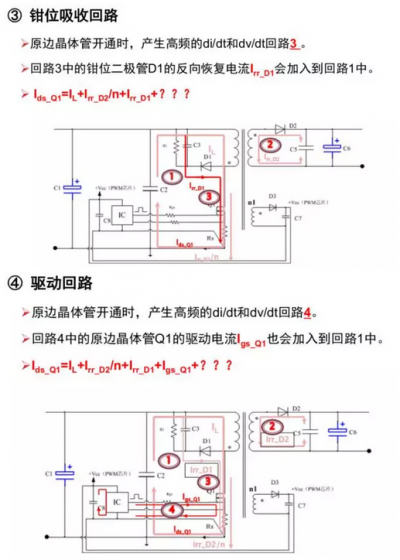

控制回路、驅動回路，采樣回路與功率回路的單點接地；
輔助繞組回路的單點接地。
