開關電源的PCB排版設計注意要點 |

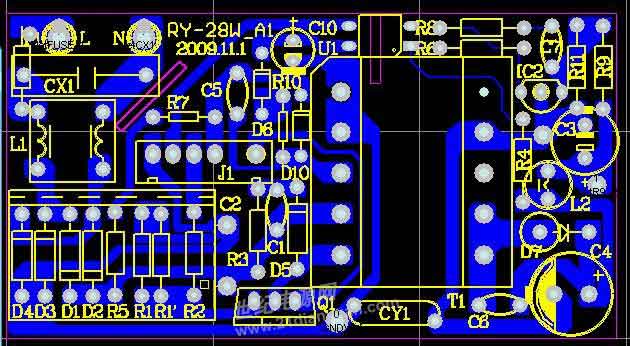

開關電源的PCB排版設計注意要點 1,Y電容的放置 2,主電流回路 3,信號地與功率地 4,輸入LC濾波 5,帶地線AC接口 6,輸出LC濾波 7,開關管與散熱片 以上是開關電源的基本部分,如果你能把上面幾個注意點都搞定,無論是裸板,還是帶外殼的,那么在做認證測試的時候都可以輕輕松松,遇到某一頻點超出,只需換安規元件即可 先談Y電容放置 Y電容通用腳距是10mm,留出焊盤,中間的空隙是8mm,中間不要走線 中間不走線,放置的地方當然是板的上下,左為強電,右為弱電,強電端的GND為功率地,弱電端的GND是靠近變壓器的GND引腳 對于有輸入地線的,就有3個Y,放置也是有講究的 不難看出,這個圖的主電流回路應該是短的了,大家可以參考,比較適合5~40W電源適配器 再往大功率的,遵循的還是兩點: 1,主電流回路不要使用跳線,如果一定要使用跳線就需加套管,跳線的上面如果有元器件的話,還需要點膠 2,在有限平面積里及安全距離內盡可能的加粗,如果不能加粗,就需要加輔焊層 3,信號地與功率地 拿PWM控制反激來說,區分兩個地其實是為了讓PWM芯片免受干擾,也就是說,芯片需要輔助電源,那么芯片的接地端應該接輔助電源濾波電容上,而不應該接在大電容上 半橋或者全橋及其他,如果控制芯片與輸入非隔離的話,那同反激一樣,如果是隔離(例如有些有待機輔助電源的),那么應該在電源上加1~3個0.1uF的電容。 第4,輸入LC濾波 在這里只說針對寬電壓85~264V這些開關電源加以闡述 1,輸入X電容封裝大小,因?yàn)閄電容的尺寸都已經標準化,假如你在認證時需要加大X電容時,如果封裝小了,是非常頭疼的,所以X電容在設計之初時就要做好準備,寧愿大點,千萬不要小,省錢可以在其他地方省不要在這里省 2,壓敏電阻,壓敏電阻有的是不帶護套,而帶了護套尺寸要大一號,所以同X電容一樣,需要預留多點空間 3,L,共模和差模,設計時是否要差模需要驗證,對于小功率的一般都不加 4,NTC/PTC,一個是負溫度系數,一個是正溫度系數,兩個的作用都是防止浪涌電流 放個圖
