手機充電器壞了怎么修？手機充電器常見故障檢修

網站首頁 » 新聞 » 行業動態 » 手機充電器壞了怎么修？手機充電器常見故障檢修

手機充電器壞了怎么修？手機充電器常見故障檢修

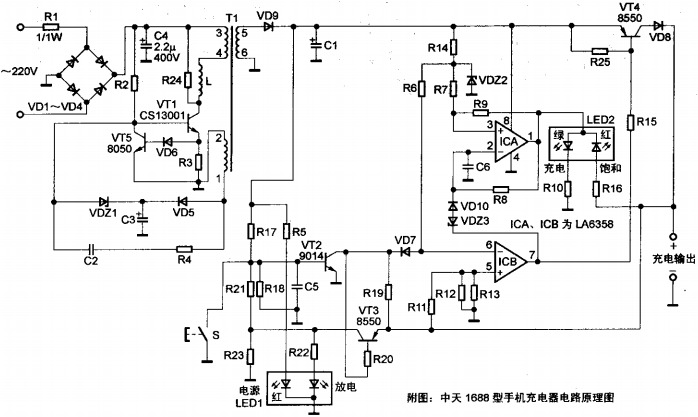

手機是人們日常生活必須服務器，其搭配的充電器也不例外，而且耗損率也非常高，這篇文章以中天1688型手機充電器舉例詳細介紹其工作原理和維修方法。該充電器采用開關電源．有著充、放電功能(新電池開始啟用一般需充、放電兩次效果較好)，充電結束后，能自動終止充電．且有匹配電源指示燈顯示功能。因為沒有該充電器電路圖，小編只能按照實物繪制電路圖，如下圖所示。
一、工作原理
將充電器插頭插進市電插座后220V市電經R1限流、VD1-VD4全波整流、C4濾波后獲得約300V直流電壓，一路上經啟動電阻R2加至開關管VT1基極；另一路上經開關變壓器T1的3、4繞組和電感L加至開關管c極(R24為阻尼、高壓吸收電阻．預防在開關管截止時高壓將開關管擊穿)，因此VT1的c極有電流輸出，電流由小變大，與此同時反饋繞組1、2的正反饋電壓也經R4、C2反饋至VT1基極．使VT1迅速飽和導通。接下來電流由大變小，反饋繞組1、2的電壓極性反轉，使VT1迅速截止，接著重復以上過程，從而進入振蕩狀態。R3、VD6、VT5構成過流保護電路，當電源輸出過流時，R3上端電壓將會升至1．5V以上，通過VD6使VT5飽和導通，將開關管VT1基極電位鉗位至幾乎為零，從而使開關電源停振，使電源得到保護。
圖中R4、C2的數值決定VT1的導通時間，即開關變壓器次級5、6繞組輸出電壓大小。圖中VD5、C3、VDZ1構成穩壓控制電路，使開關變壓器次級5、6繞組輸出電壓穩定。當變壓器次級有正常輸出電壓時，電源指示發光二極管LED1(復合型)中的紅色管開啟，代表電源正常，輸出電壓將對充、放電電路供電。將充電器電源插頭插進手機充電插口時(這時充電器已接市電)，假如用力按一下有自鎖功能的微動開關S，使之斷掉(若已斷掉，則不需按S)，則VT2導通，VT3(PNP管)也隨著導通，手機電池通過VT3的c、e極、R23放電，這時放電指示二極管開啟，LED1變?yōu)榘l(fā)橙光(實際上是內部綠色管開啟。因為紅、綠管與此同時開啟，故LED1對外發橙色光)，這時因為VT2導通，將lCB(LA6358)6腳拉至低電平，5腳電平大于6腳電平。按照運算放大器特點得知，其輸出端7腳輸出高電平，使VT4(PNP管)截止，充電輸出電路斷掉。
手機充電器壞了怎么修

在放電過程中按一下微動開關S(使之關閉)或手機電池電壓小于2．8V時，VT2、VT3將會終止，放電過程馬上終止。這時放電指示燈滅掉，LED1恢復發紅光。ICB的6腳電平由低變高，并超過5腳電平，故輸出端7腳輸出低電平一輸出控制管＼廠T_4導通，開關變壓器次級輸出開關電源通過VT4的c、e極、VD8對電池充電。VD8是防電池倒流至開關電源的隔離二極管。因為ICB的7腳輸出低電平，故ICA(LA6358)的2腳為低電平，同相輸入端3腳電平超過2腳電平，因此 1腳輸出高電平，LED2內的綠色發光二極管點亮，代表正在對電池充電。伴隨著充電的進行，電池兩端電壓逐漸提升，經R11使ICB同相輸入端5腳電位不斷提升．故輸出端7腳電位不斷提升，當達到動作閾值(即電池充足)電壓后，穩壓管VDZ3齊納擊穿，并經二極管VD10加至ICA反相輸入端2腳，因為同相輸入端3腳電壓被穩壓管VDZ2鉗位保持不變。這時2腳電壓超過3腳電壓，故輸出端1腳輸出低電平。因此綠色充電指示燈滅掉，代表充電早已飽和。指示燈(即LED2內的紅色指示燈)被點亮，指示充電早已終止。此外，ICB的7腳輸出的高電平將會使vT4終止，切斷充電回路。
二．常見故障檢修
該充電器常見故障主要有
1．不能充電，電源指示燈也不亮。
該故障可能是開關電源停振。可先查開關管VT1的c極是不是有300V。假如沒有，應先查C4(2．2F／400V)是不是擊穿、R1、橋式整流二極管VD1-VD4是不是正常。要是正常，還要檢驗開關電源啟動電阻R2(270k~q)是不是開路或變值、開關管VT](CS13001)是不是損壞。若VT1擊穿損壞，一般還會連帶損壞過流保護電阻R3。要是VT1未損壞，還要檢驗保護三極管VT5、電阻R3及過流信息傳遞二極管VD6等是不是損壞。要是經上述檢驗未發現異常，還要檢驗正反饋電路元件R4、C2是不是有問題，以及由VD5、C3、VDZ1等構成的穩壓電路是不是有元件損壞。常見故障點是過流保護電阻R3YN開關電源啟動電阻R2開路或變值增大。
2．電源指示燈亮。但不可以充電(綠色充電指示燈沒亮)。
綠色充電指示燈沒亮，表明ICA的1腳未輸出高電平，首先該查ICB的7腳是不是輸出了低電平。假如沒有，該查6腳電壓是不是超過5腳電壓。假如不是的話，就需要檢測VT2或VT3是不是擊穿，電阻R14、R6是不是開路或焊點發生裂痕。假如查得ICB的6腳電壓超過5腳電壓，但7腳不是低電平，則可能是ICB損壞?？梢杂肔M358或TA75358P低功耗雙運放更換。如果ICB的7腳已經輸出了低電平，接下來就該查ICA的3腳電平是不是超過2腳電平。假如不是，就需要檢測穩壓管VDZ2是不是擊穿，3腳電壓引入電阻R14、R7是不是開路或焊點發生裂痕。如果ICA的3腳電平超過2腳電平，但1腳輸出的卻是低電平，則是ICA損壞，可以用上面型號運放IC更換。常見問題點是R14開路和運放LA6358損壞。
3．綠色充電指示燈能點亮，但實際卻不可以充電。
綠色充電指示燈能點亮，表明ICB的7腳已輸出了低電平且ICA的1腳也已輸出了高電平，這時不可以充電只可以是電流輸出控制管VT4或隔離二極管VD8發生開路性損壞，當然，還有可能是充電器充電輸出插頭與手機電源插口接觸不佳?？梢杂萌f用表查電源輸出插頭是不是有約6V輸出電壓(空載測量值)即可甄別。
4．接上市電，將充電插頭插入手機充電插孔后橙色放電指示燈一直點亮。
放電指示燈點亮，表明放電控制管VT3已經導通，首先應檢測輕觸微動開關S是不是因內部觸點導電層已經脫落致使開關始終處于開路狀態。若不是這樣，有可能是VT2或VT3的c、e極擊穿。當然，也不排除它們的偏置電路元件發生故障的可能性，經過檢測會很快發現故障點，這里不再贅述。
5．電充足后，充電飽和指示燈沒亮，綠色充電指示燈不熄滅。
電充足了，充電指示燈不可以熄滅，充電飽和指示燈不可以點亮，表明ICA的1腳輸出的是高電平。該故障應先查LA6358的2腳與3腳電平，看是不是2腳電平超過3腳電平。假如不是，就該查IA6858的7腳電平是不是為高電平。假如不是，接下來就該查LA6358的5腳電平是不是超過6腳電平。若不是，很有可能是R11開路；若是，則是ICB損壞。假如測得LA6358的7腳已輸出了高電平，但LA6358的2腳電平仍低于3腳電平，則極有可能是VDZ3或VD10發生了開路性故障或C6發生了擊穿性故障。若測得2腳電平超過3腳電平．則可認定是ICA損壞。更換LA6358即可排除故障。
