LM5026電源芯片的應用

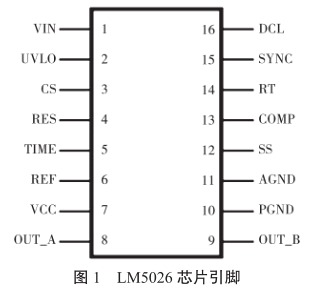

LM5026是一種PWM電流模式控制的電源適配器管理IC芯片，選用主動夾緊技術，提升了電源適配器工作效率。與傳統的catch繞阻或RDC箝位/復位相比，它提升了輸出功率。引腳提供了主電源開關控制（OUT_A）和有源箝位開關控制（OUT_B）兩個控制輸出。該IC芯片內部包含MOS管和雙極器件，具有優越的閘門驅動特性。LM5026具有很寬的輸入電壓范圍，最低電壓為8V，最高可達到100V，且IC芯片可編程最大占空比結合外部電路實現過欠壓的關斷功能。除此之外，IC芯片自身具有軟啟動能力，能很大程度地減少輸入浪涌沖擊電流。LM5026一共有16個腳位，如圖1所示。其中：1腳和10腳為電源適配器輸入腳，為電源適配器提供輸入；2腳為欠壓鎖住腳，當IC芯片監測到輸入電壓小于額定輸入電壓范圍時，電源適配器會出入欠壓關斷情況，而且是鎖住的，沒辦法自動重啟，務必重新上電至額定輸入電壓范圍；3腳為電流模式控制腳，該腳位主要是對整個反激式變壓器的環路進行控制，將監測到的輸出電壓進行閉環控制；4腳為重啟定時器腳，該腳位是可外部操作腳位，選擇合適的電容值，可以得到不同的重啟延時時間，通常電容容量越大，延時時間越長，電容容量越小，延時時間越短；5腳為外接電阻控制腳；6腳為輸出5V控制腳；7腳為輸出過壓保護腳，當IC芯片監測到輸入電壓高過額定輸入電壓范圍時，電源適配器會出入過壓關斷情況，而且是鎖住的，沒辦法自動重啟，務必重新上電至額定輸入電壓范圍；8腳和9腳為脈沖控制腳，根據控制脈沖的占空比來實現電源電壓的輸出；11腳為模擬返回腳；12腳為軟啟動腳，該腳位外部電路連接合適的按照電阻電容可以實現電路的軟啟動過程；13腳為脈沖調制腳；14腳為振蕩器控制腳；15腳為振蕩腳；16腳為最大占空比控制腳，該腳位可以根據選擇合適的電阻值來控制電源適配器的最大占空比。
