電源適配器壞了怎么修 維修圖解

筆記本電腦電源適配器因結構緊湊,功耗大,發熱高,成為故障率比較高的部件。而這些電源適配器損壞后,去市場上購買一個原裝的通常要花費幾十至數百元不等。對于初學者來說,這些采用開關電源的電源適配器看似相當復雜,維修困難,然而,不同品牌、不同型號的筆記本電腦電源適配器內部電路設計大致相同,初學者只要能掌握這種類型開關電源的工作原理,維修起來其實并不困難。

1.工具準備

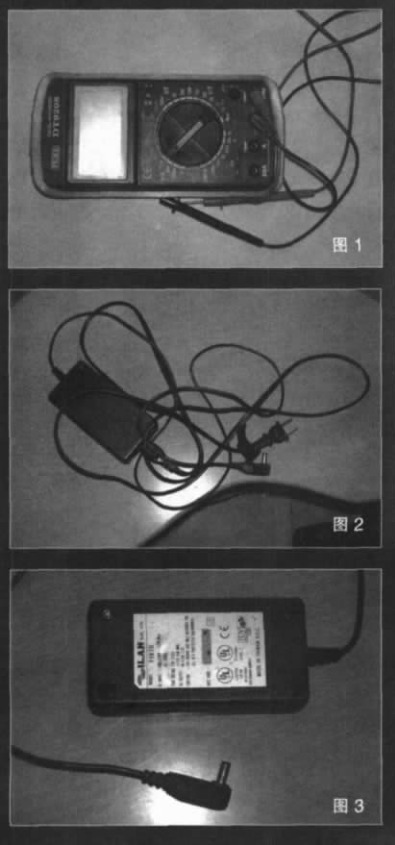

其實上，筆記本電源適配器也不是什么高科技產品，其實和手機、數碼相機等電源適配器原理基本一致，只要懂得一些電子知識的人，都能維修它。因此，我們只需要萬用表、螺絲刀、焊接工具等（如圖 1）。

2.拆卸過程
如果外置電源不供電，這時可以插上電池試試，如果機器可以正常啟動，就有可能是電源線或者適配器有問題。然后用萬用表檢測，查明電源線是否有問題，以簡化維修難度，不要一開始就嘗試打開適配器外殼。
首先將八形線和電源適配器的連接線拔開（如圖2），先用萬用表檢測電源適配器的八形線是否有短路現象；如果有的話，那么必須更換一條八形線。當然，如果更換后故障依舊，那么就必須拆開電源適配器了。
電源適配器上有 4 個塑料帽，首先將其扣下來，然后用螺絲刀將螺絲取下來（如圖 3），然后打開適配器外殼，需要注意的是：在拆適配器時，盡可能不要破壞外殼，外殼破壞后，會出現電磁輻射加強等問題，影響機器穩定。如果外殼破壞，盡量修補。

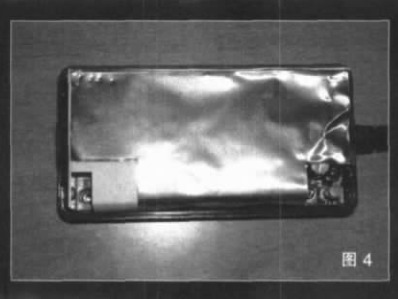

打開外殼，首先我們看到的是屏蔽層（如圖 4），小心的將屏蔽層取下來。然后我們就可以看到內部的電路板和電容等元件了。電源適配器，其實也沒什么神秘的，和普通的開關、穩壓電路沒有什么原則區別。也就是一些電容、電阻、電感、開關二極管、電源核心芯片等（如圖 5）。

3.找尋故障
首先用肉眼觀察檢查焊腳，然后用萬用表檢查電路，如果電路時斷時續，一般是接觸不良。檢查電容、電阻、電感有無問題，如電容出現鼓包，最好及時更換，以免留下隱患。用萬用表檢測一下保護電路和整流電路，如圖 6 為保護電路，整流電路則由電感線圈和電容組成的濾波電路，然后進入由晶體管組成的開關管電路（如圖 7）。
在測試過程中，筆者發現電阻引腳被虛焊了（如圖8），然后用焊接工具將其補焊上去，將電源適配器再安裝好，開機測試，結果問題解決了。
需要注意的是：如果在檢測過程中，遇到某個電容有問題，可以購買一個型號和容量相同的電容（價格在5 元左右），然后將有問題的電容焊下來，將新電容焊上去即可。
如果發現 IC 電源芯片有問題，那么可按照同樣的方法解決。當然，由于 IC 芯片絕對是電源適配器中最重要的電子元件之一，電路過于復雜，因此筆者找了一個電源適配器內部的電路圖（如圖 9），按照電路圖尋找故障，就能很方便解決問題了。
在使用時，由于目前的筆記本電源適配器功率在 65 W 左右，內部產生的熱量主要通過塑料外殼傳導散發出來。電源適配器的表面溫度還是相當高的，估計溫度一般在 80℃左右。所以，大家在使用筆記本電腦的時候，盡量不要在上面堆放東西，尤其是易燃材料，不然會有驚人的結果發生。

4.最后
除了平時的保養外, 在購買筆記本電腦或單獨購買電源適配器時, 都需要注意電源適配器的質量, 千萬不可買到以次充好的產品, 強勁的質量和自己善待使用, 將是一個很美好的結局。至于電源適配器的維修方面, 平時大家可以多看這些方面資料, 如果你的電子水平有限, 特別是在焊接電路時, 不妨請懂行的朋友來幫忙, 當然, 早保修期內, 送修是最好的選擇。
