電源適配器電路設計 | ||||||||||

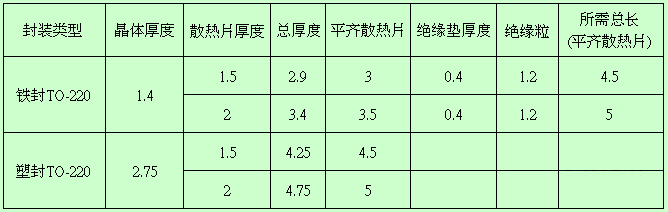

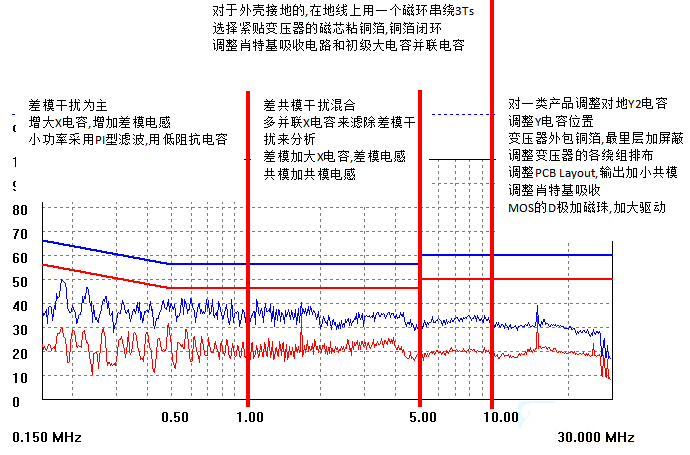

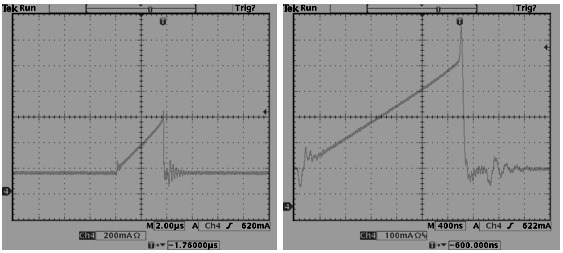

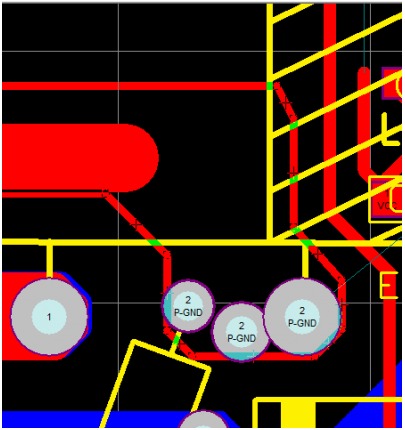

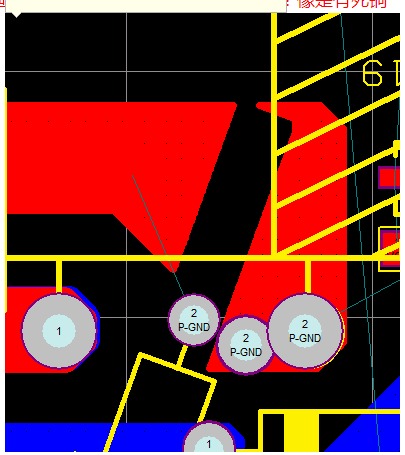

1.電源適配器電路設計,Snubber 電容,因為有異音問題,優先使用Mylar電容 。 處理異音的方法之一。 2.電源適配器電路設計,啟動電阻如果使用在整流前時,要加串一顆幾百K的電阻,理由:電阻短路時,不會造成IC和MOSFET損壞。 電路圖稍后放上,請關注回貼 3.電源適配器電路設計,高壓大電容并一顆103P瓷片電容位置,理由:對幅射30-60MHz都有一定的作用。 空間允許的話PCB Layout留一個位置吧,方便EMI整改 4.整流橋堆、二極管或肖特基,晶元大小元件承認書或在BOM表要有描述,如67mil(理由:管控供應商送貨一至性,避免供應商偷工減料,影響產品效率)。 5.電源適配器在進行EMS項目測試時,需測試出產品的最大程序,直到產品損壞為止。 例如ESD 雷擊等,一定要打到產品損壞為止,并做好相關記錄,看產品余量有多少,做到心中有數 6.電源適配器電路設計,異常測試時,短路開路某個元件如果還有輸出電壓則要進行LPS測試,過流點不能超過8A。 超過8A是不能申請LPS的 7.電源適配器安規開殼樣機,所有可選插件元件要裝上供拍照用,L、N線和DC線與PCB要點白膠固定。 這個是經常犯的一個毛病,經常一股勁的把樣品送到第三方機構,后面來來回回改來改去的 8.電路調試,冷機時PSR需1.15倍電流能開機,SSR需1.3倍電流能開機,避免老化后啟動不良 PSR現在很多芯片都可以實現“零恢復”O(jiān)CP電流,比如ME8327N,具有“零恢復”O(jiān)CP電流功能 9.電路設計,請注意使用的Y電容總容量,不能超過222P, 因為有漏電流的影響 針對不同安規,漏電流要求也不一樣,在設計時需特別留意 10.反激拓補結構,變壓器B值需小于3500高斯,如果變壓器飽和一切動作將會失控,如下左圖為正常,右圖為飽和。 變壓器的磁飽和一定要確認,重重之重,這是首條安全性能保障,包括過流點的磁飽和、開機瞬間的磁飽和、輸出短路的磁飽和、高溫下的磁飽和、高低壓的磁飽和。 11.結構設計,散熱片使用螺絲固定參考以下表格設計,實際應用中應增加0.5-1mm余量,參考如下表格: BOM表上寫的螺絲規格一定要對,不然量產時會讓你難受 12.結構設計,AC PIN焊線材的需使用勾焊,如果不是則要點白膠固定,理由:安規要求 經常被第三方機構退回樣品,整改 13.電源適配器電路設計,COMP/CS/RT等不可靠近高壓、不可由高壓啟動電阻下穿過 之前有款機子生產總是有部分不良,死活找不出原因,后來找到問題是因Trace邊緣綠漆造成跳火 14.電源適配器傳導整改,分段處理經驗,如下圖,這只是處理的一種方法,有些情況并不是能直接套用 15.輻射整改,分段處理經驗,如下圖,適合一些新手工程師,提供一個參考的方向,有些情況并不是能直接套用,最主要的還是要搞清楚EMI產生的機理。 16.浸漆的TDK RF電感與未浸漆的鼓狀差模電感,浸漆磁芯產生的噪音要小12dB 聲音解決方法之二 17.變壓器生產時真空浸漆,可以使其工作在較低的磁通密度,使用環氧樹脂黑膠填充三個中柱上的縫隙 聲音解決方法之三 18.這次拋個關于PCB碰到的問題,如圖,為什么99SE畫板覆銅填充的時候填不滿這個位置?像是有死銅一樣 19.液晶顯示器電源適配器變壓器銅箔屏蔽主要針對傳導,線屏蔽主要針對輻射,當傳導非常好的時候,有可能你的輻射會差,這個時候把品字尾電源適配器變壓器的銅箔屏蔽改成線屏蔽,盡量壓低30M下降的位置,這樣整改輻射會快很多。 EMI整改技巧之一 20.測試輻射的時候,多帶點不同品牌的MOS、肖特基。有的時候只差2、3dB的時候換一個不同品牌會有驚喜。 EMI整改技巧之二
文章轉載自網絡,如有侵權,請聯系刪除。 | ||||||||||
| 發布時間:2019.04.23 來源:電源適配器廠家 |
