提高電源適配器效率小技巧

網站首頁 » 新聞 » 行業動態 » 提高電源適配器效率小技巧

提高電源適配器效率小技巧

做120W以下的適配器、充電器電源等比較適用,后面會講到不同領域的一些工作技巧。
我會把那些難忘的工作記錄一點點貼上來,不要小看這些,有些都是花了很多錢買來的教訓,甚至為此丟失工作,讓人記憶深刻,就像一個警鐘無時無刻在耳旁響起。
當然更希望網友也能在此貼里分享那些讓你印象深刻的電源設計工作經驗。


1.路由器電源適配器變壓器圖紙、PCB、原理圖這三者的變壓器飛線位號需一至,理由:安規認證要求
這是很多工程師在申請安規認證提交資料時會犯的一個毛病。

2.X電容的泄放電阻需放兩組,理由:UL62368、CCC認證要求斷開一組電阻再測試X電容的殘留電壓。
很多新手會犯的一個錯誤,修正的辦法只能重新改PCB Layout,浪費自己和采購打樣的時間

3.電源適配器變壓器飛線的PCB孔徑需考慮到最大飛線直徑,必要是預留兩組一大一小的PCB孔,理由:避免組裝困難或過爐空焊問題。
因為安規申請認證通常會有一個系列,比如說24W申請一個系列,其中包含4.2V-36V電壓段,輸出低壓4.2V大電流和高壓36V小電流的飛線線徑是不一樣的。

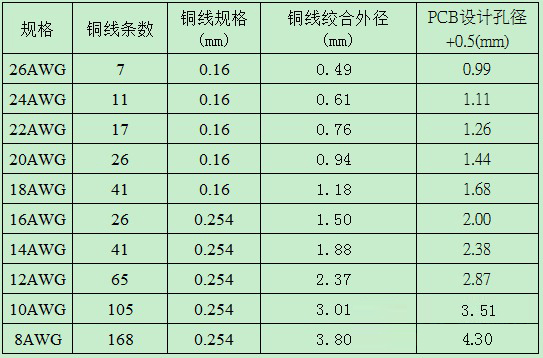

多根飛線直徑計算參考如下表格:

4.輸出的DC線材的PCB孔徑需考慮到最大線材直徑,理由:避免組裝困難。
因為你的PCB可能會用在不同電流段上,比如5V/8A,和20V/2A,兩者使用的線材是不一樣的

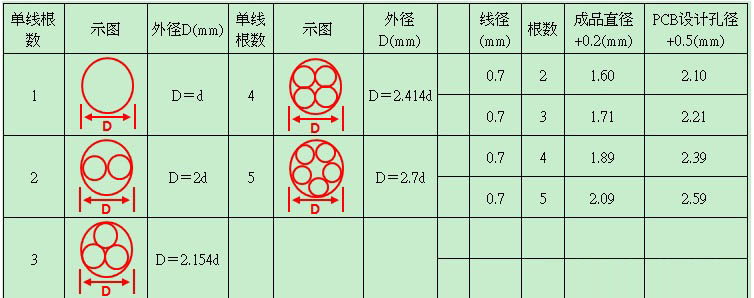

參考如下表格:

5.電路調試,OCP限流電阻多個并聯的阻值要設計成一樣,理由:阻值越大的那顆電阻承受的功率越大

6.電路設計,散熱片引腳的孔做成長方形橢圓形(經驗值:2*1mm),理由:避免組裝困難
橢圓形的孔方便散熱器有個移動的空間,這對組裝和過爐是非常有利的

7.銷售電源適配器電路調試,異常測試時,輸出電壓或OVP設計要小于60Vac(Vpk)/42.4Vdc(Vrms),理由:安規要求
這個新手比較容易忽略,所以申請認證的產品一定要做OVP測試,抓輸出瞬間波形

8.電路設計,電解電容的防爆孔距離大于2mm,臥式彎腳留1.5mm,理由:品質提升
一般正規公司都有這個要求,防爆孔的問題日本比較重視,特殊情況除外

9.電路調試,輸出有LC濾波的電路需要老化確認紋波,如果紋波異常請調整環路,理由:驗證產品穩定性
這個很重要,我之前經常碰到這個問題,產線老化后測試紋波會變高,現象是環路震蕩

10.電路調試,二極管并聯時,應該測試一顆二極管故障開路時, 產生的異常(包括TO-220 里的兩顆二極管),理由:品質提升
小公司一般都不會做這個動作的,一款優秀的產品是要經得起任何考驗的。

11.電路設計,如果PCB空間充裕,請設計成通殺所有安規標準,理由:減少PCB修改次數。
如果你某一產品是符合UL60335標準,哪天客戶希望滿足UL1310,這時你又得改PCB Layout拿去安規報備了,如果你畫的板符合各類標準,后面的工作會輕松很多。

12.電路設計,關于ESD請設計成接觸±8KV/空氣±15KV標準,理由:減少后續整改次數。
像飛利浦這樣的客戶都要求ESD非常嚴的,聽說富士康的還需要達到±20KV,哪天有這種客戶要求,你又得忙一段時間了。

13.電路設計,設計變壓器時,VCC電壓在輕載電壓要大于IC的欠壓關斷電壓值。
判斷空載VCC電壓需大于芯片關斷電壓的5V左右,同時確認滿載時不能大于芯片過壓保護值

14.電路設計,設計共用變壓器需考慮到使用最大輸出電壓時的VCC電壓,低溫時VCC有稍微NOSIE會碰觸OVP動作。
如果你的產品9V-15V是共用一個變壓器,請確認VCC電壓,和功率管耐壓

15.電路調試,Rcs與Ccs值不能過大,否則會造成VDS超過最大耐壓炸機。
LEB前沿消隱時間設短了,比尖峰脈沖的時間還短,那就沒有效果了還是會誤判;如果設長了,真正的過流來了起不到保護的作用。
Rcs與Ccs的RC值不可超過1NS的Delay,否則輸出短路時,Vds會比滿載時還高,超過MOSFET最大耐壓就可能造成炸機。
經驗值1nS的Delay約等于1K對100PF,也等于100R對102PF

16.畫小板時,在小板引腳的90度拐角處增加一個圓形鉆孔,理由:方便組裝

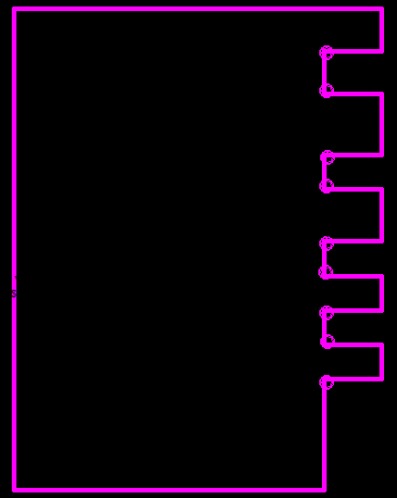

如圖:

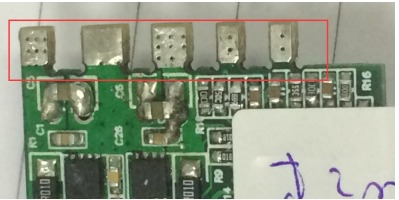

實物如圖:

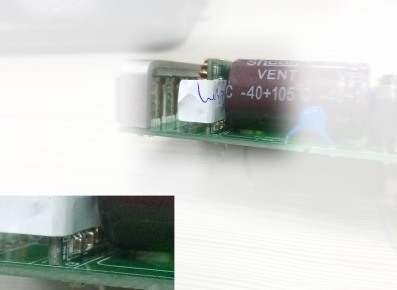

實際組裝如圖:

這樣做可以使電源適配器小板與PCB大板之間緊密貼合,不會有浮高現象
17.電路設計,肖特基的散熱片可以接到輸出正極線路,這樣鐵封的肖特基就不用絕緣墊和絕緣粒

18.電路調試,15W以上功率的RCD吸收不要用1N4007,因為1N4007速度慢300uS,壓降也大1.3V,老化過程中溫度很高,容易失效造成炸機

19.電路調試,輸出濾波電容的耐壓致少需符合1.2倍余量,避勉量產有損壞現象。
之前是犯了這個很低級的錯誤,14.5V輸出用16V耐壓電容,量產有1%的電容失效不良。

20.電路設計,大電容或其它電容做成臥式時,底部如有跳線需放在負極電位,這樣跳線可以不用穿套管。
這個可以節省成本。
