充電器電路電路分析

筆記本電腦充電器電路圖中方框部分的作用，電路分析

圖一電路是8.4V 1.8A的電池充電器電路，分恒壓部分，恒流部分，和轉燈部分

恒壓電路：
R29 43K和R34 1800K,并聯起來約為42K，則恒壓 LM324的2腳電壓8.4/(100+42）*42=2.48V，與LM324的3腳2.5V比較
恒流電路：
R39 1.1K和R40 1.2K,并聯起來約為0.574K,則恒流 LM324的5腳電壓2.5/(15+0.574）*0.574=0.092V,LM324的6腳電壓0.05*1.8=0.09V,  LM324的5腳和6腳比較
轉燈電路：
LM324的13腳電壓8.4/(470+0.51）*0.51=0.009V，LM324的12腳轉燈電流為0.009V/0.05R=0.18A

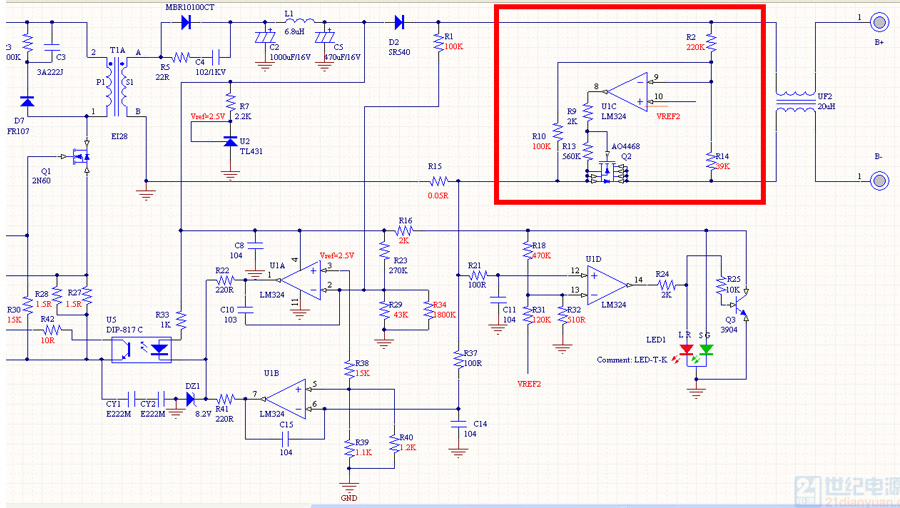

想請教各位高手和前輩以下問題：1.圖二中紅色方框部分電路的作用（猜想，應該是保護電路，但是不知道怎么分析，工作原理是怎么樣的）

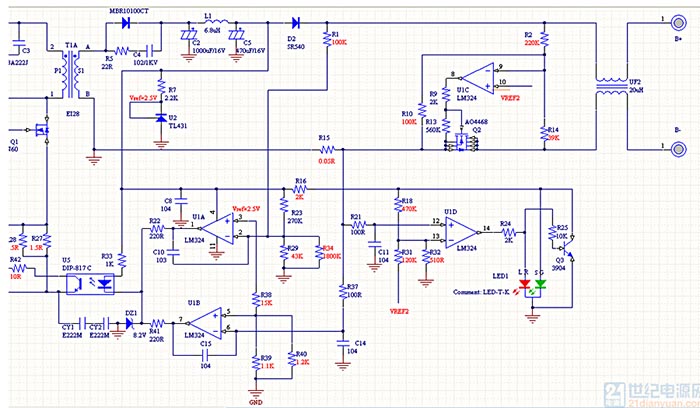

2.圖三中方框中R16，R23，R31在電路中起什么作用？

更正：Vref=VREF2=2.5V



1：此電路適合15V一下充電。24V以上需要加入324供電穩壓。 VRFF電壓不明確。圖中沒有。我只講下原理吧。
324  C組，  與Q2  MOS組成過壓保護和反接保護，（但電路這樣設計是否作用不大），正常工作是，  324C的反相分壓電位，正相接VRFF電壓不放相高時，MOS管開通。Q2  MOS   GS得到負電位，關閉。那么VEFFDE 電壓取值適當時?？梢詫崿F(xiàn)接反保護。324C輸出電壓驅動Q2  MOS管,   直流的VRFF電壓是根據輸出電壓（充電電壓）來確定選值。

2:   R16，  R23，  R31. 分析：       R23與下面2個電阻組成分壓，其中R1也參與分壓，形成精確的輸出電壓采樣，R23也可以不用。  R16是充滿指示LED綠燈的限流電阻。當正常充電時，324D組正相從R15采樣的電流電壓比反相Vrff2經R31與R32分壓后的比較電壓  要 高，324D輸出高電平，LED紅燈亮，  同時Q3得到正偏導通，拉低了R16的電位，充滿綠燈滅，充電紅燈亮。  當充電電流慢慢變小到 324D正相比反相低時（臨界點）。324輸出不穩定的低電平。紅燈滅，綠燈亮。但不能保證指示穩定狀態，因此加入了R18支路。 當324D有一次輸出低電平時。Q3截止。R16電壓變高，經R18加入反相腳，抬高比較電壓。保證正相電壓低于反相電壓一點距離。這樣就可以綠燈亮，紅燈滅的的穩定狀態。

3:  24A組是電壓比較反饋。  324B組是電流比較反饋。
總結:  電路設計精簡整潔。但充電指示部分的VREE電壓取值與上面部分的過壓接反保護相關聯。案子按照輸出充電電壓來決定。調試上要精細計算。這電路設計非常有特色，可以借鑒收集經驗。

開機充電時，13腳有2路比較電壓為 A路+B路另一路 得到0.0746V 的比較電壓， （B路VREE2.5v經 R31分壓得到2.5V/120.51*0.51=0.0621v的比較電壓）。
從電流比較器324B得出，限流最大充電電流的比較電壓為0.0899V。 那么一開機324D 的正相輸入電流電壓為0.0899V，比反相的0.0746電壓高的多，充電指示324D輸出高電平，紅燈亮， 同時Q3得到正偏，開始導通。R16端電位被拉低，A路為零。比較電壓保持為B路提供0.0621V。當充電電流由0.0899下降到0.0621V(充滿）時， 324D輸出低電平，紅燈滅，綠燈亮。Q3截止，這時比較電壓就有A路的加入，反相比較電壓升到0.0746V，保持綠燈長亮。臨界時指示燈不跳變的正常模式指示。  這個電路目的是保證指示燈充滿的臨界點時，指示燈切換不跳變。不然會一段時間內一會綠一會紅的跳變。
