12V反激式電源適配器電路設計

 電路

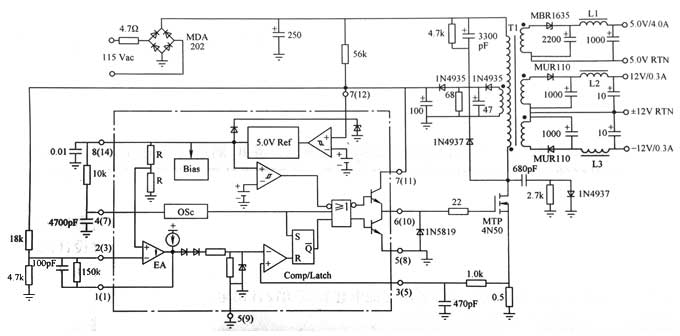

電路及產生背景LC3842的原始應用電路如圖所示,是一個輸出5V/4A?±12V?輸出功率27W的反激式電源適配器設計?制作?調試反激式電源適配器,所產生的年代不晚于1985年?也是單板機向單片機轉換時代,這是需要大量的5V電源適配器及12V電源適配器?作為高效體積小的電源適配器開始在該領域逐漸替代了笨重的線性穩壓電源?

  由于美國應用的是117V單相交流電,因此該電路具有明顯的117V單相交流電供電的特點?

特點1:開關管耐壓要求低,反激式電源適配器電路拓?fù)鋾r(shí)僅需要耐壓500V,而當時220V單相交流電源供電則需要開關管耐壓在800V以上?眾所周知,無論是雙極型晶體管還是MOSFET甚至二極管,耐壓越高性能越差?價格越高。

特點2:對電氣安全要求比220V單相交流電低?220V單相交流電的X電容器?Y電容器至少要用X2?Y2的,甚至是Y1的?而117V單相交流電供電則可以容忍X3?Y3電容器的存在

12V電源適配器電路性能

圖11-1電路的性能如下:

交流輸入電壓:AC95-130V

輸出:5V/4A,12V/0.3A,27W;

效率開關頻率:40kHz;

電源調整率:測試條件為交流輸入電壓為95-130V范圍?5V變化50mV,或±0.5%;12V變化24mV或±0.1%;

負載調整率:測試條件交流輸入電壓15V,5V輸出從1.0-4.0A變化300mV或±3.0%;12V輸出從100-300mA變化60mV或±0.25%;

輸出電壓尖峰:測試條件交流輸入電壓115V,5V為40mVp;12V輸出為80mVp-p。
