波導充電電源適配器電路及故障檢修

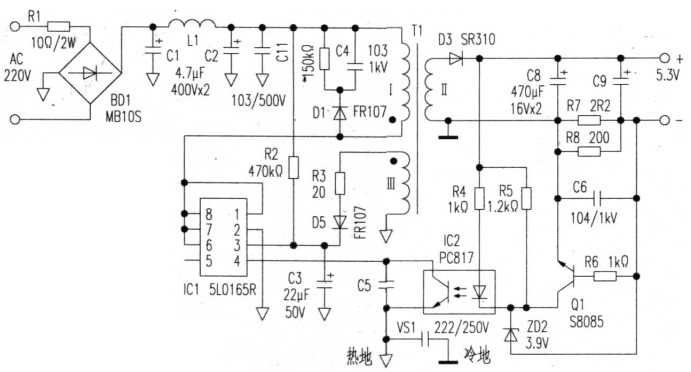

波導MA3F－053060－A2型旅行充電電源適配器是波導S系列手機配備的附件，采用開關型電源，使用4引腳(DIP－8封裝)單片集成塊5LO165R，具有電路簡潔、體積小等特點。其額定輸入100～240V／300mA，輸出為5.3V／600mA。電路見附圖。
波導充電電源適配器電路及故障檢修
1.6w電源適配器PWM控制220V市電經保險電阻和BD1橋式整流、C1、L1、C2、C11濾波得到300V直流電壓，一路對開關變壓器T供電，另一路經R2向IC1③腳提供啟動電源。ICI內含PWM脈寬調制、開關管及控制電路，其功率輸出端①和⑥、⑦、⑧腳并聯接開關變壓器初級，④腳為輸出電壓取樣端，②腳為接地端。在工作時①和⑥、⑦、⑧腳輸出PWM脈沖，變壓器的Ⅲ繞組感應出高頻電壓經R3、D6整流及C3濾波后為IC1③腳提供工作電源適配器。變壓器的Ⅱ繞組感應出高頻電壓經D5整流及C8、C9濾波后輸出為充電電路提供電源適配器。
光電耦合器IC2(PC817)與穩壓管ZD2配合，完成穩壓調整控制，同時使熱底(地)板與冷底(地)板隔離，保證用戶使用安全。

2.電源適配器穩壓控制穩壓管ZD2與IC2及電阻R4、R5共同組成電壓基準源作穩壓恒流供電控制。其穩壓調整控制過程是：當輸出的電壓+5.3V↑(或↓)→穩壓管ZD2的漏電↑(或↓)→IC2①、②腳的發光二極管發光強度↑(或↓)→IC3③、④腳的光敏三極管內阻↓(或↑)→IC1④腳的電流↑(或↓)→IC1內的開關管導通時間↓(或↑)→+5.3V↓(或↑)。按圖中元件值為穩定的5.3V，這樣，當輸出5.3V電壓變化時，這一變化被光耦反饋至IC1的④腳，從而控制輸出電壓的穩定。若要改變輸出電壓，可更換不同穩壓值的穩壓管或調整電阻R4的阻值，加大R4的阻值，輸出電壓提高，反之降低輸出電壓。

3.電源適配器過流保護R7、R8為過流取樣電阻，正常情況下Q1不導通，如果發生過流(>600mA)，則R7和R8兩端電壓就大于0.6V，因而Q1飽和導通，光耦I(lǐng)C2的②腳電位變低，IC1④腳的電壓降到最低，電流最大，開關管截止，保護動作，主輸出被封鎖。

4.電源適配器故障檢修因?yàn)樵O(shè)有簡單的過流保護電路，低壓直流輸出部分故障少見，故障較多出現在交流輸入和直流高壓部分。電路中R1保險電阻是一個易損元件，若燒斷，后續電路可能有元件發生短路故障，一般為C11(103／500V)瓷片電容擊穿較多見(C11瓷片電容擊穿碎裂后，會損壞C2電解電容的外殼，注意檢查)，更換時最好選用耐壓為630V～1kV的瓷片電容，引腳焊盤較密，焊接后要檢查無短路后，方可更換R1保險電阻，以免再次燒斷R1和發生擴大故障的現象。保險電阻損壞后可用10Ω／1W電阻串0.5A保險絲代替或直接用一個0.5A的保險管替換，若IC1(5MO2659R)損壞，可用易購的TOP22×系列或TNY2××系列代用，但要對電路作少許改動。
